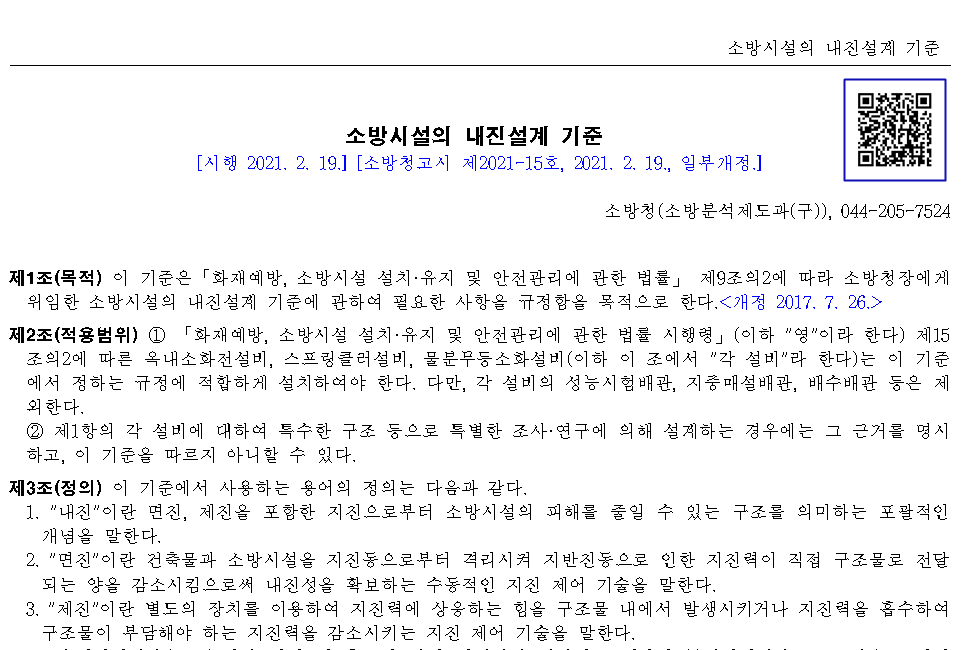

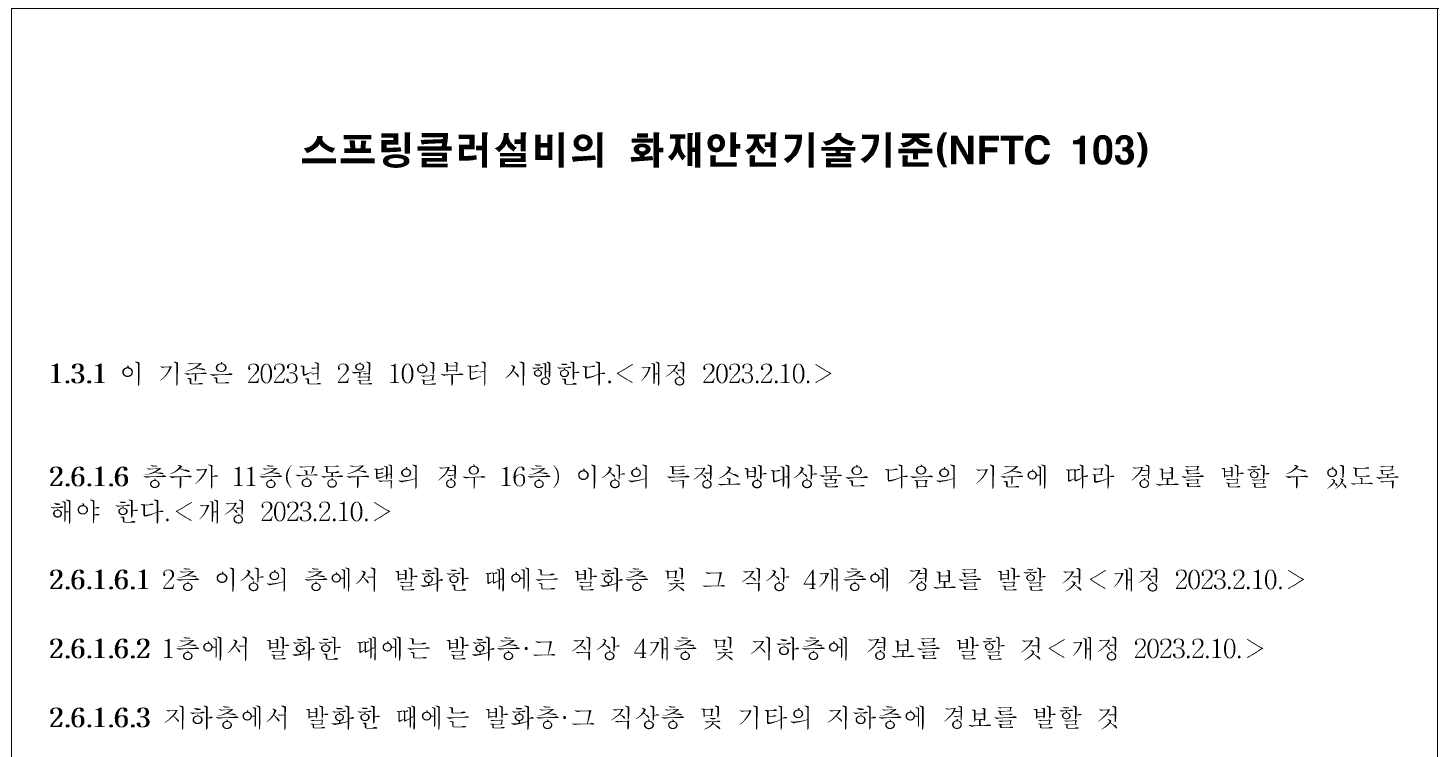

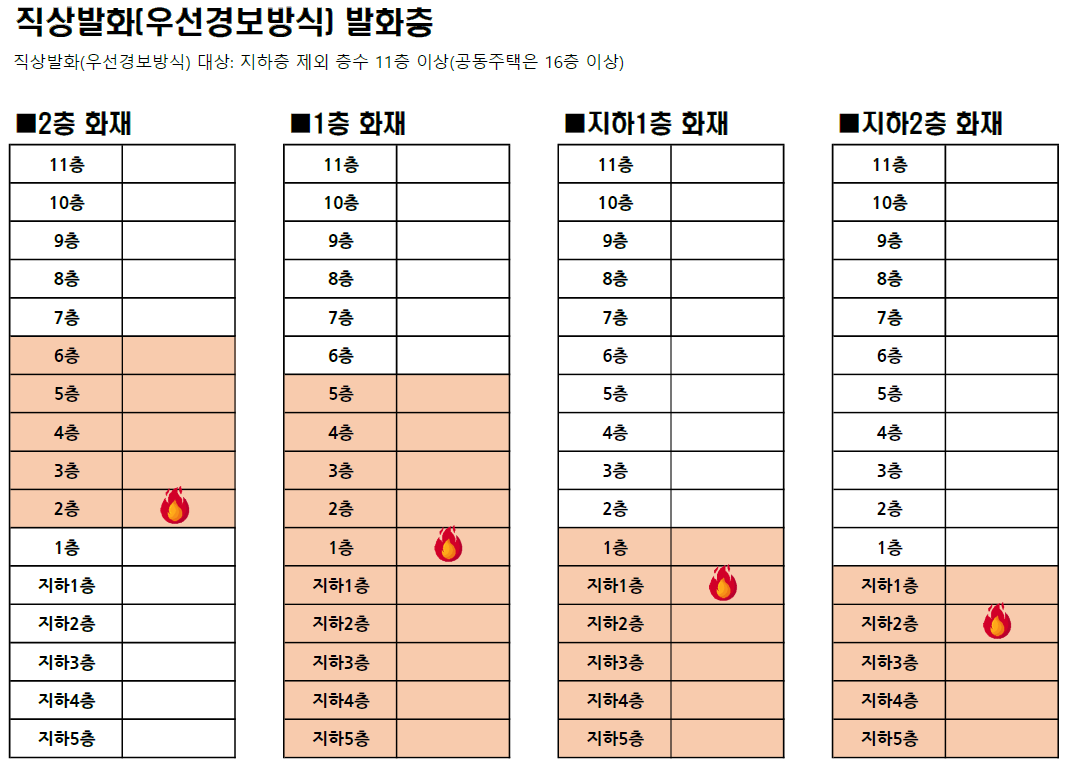

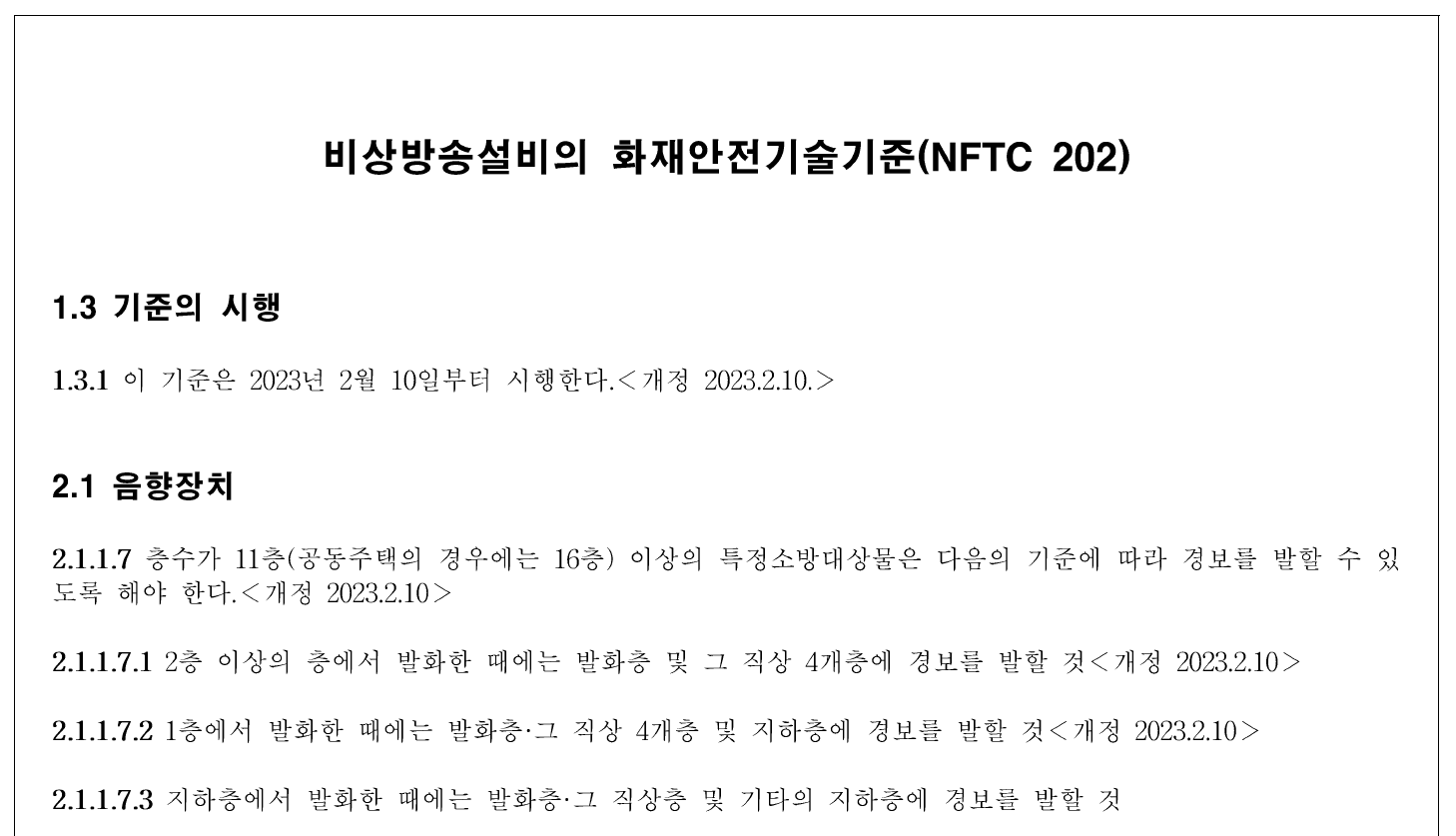

직상발화(우선경보방식) 발화층/경보층

<직상발화(우선경보방식) 대상: 지하층 제외 층수 11층 이상(공동주택은 16층 이상) 23.2.10. 시행>

층수가 11층(공동주택의 경우에는 16층) 이상의 특정소방대상물은 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

 -2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개층에 경보를 발할 것

 -1층에서 발화한 때에는 발화층·그 직상 4개층 및 지하층에 경보를 발할 것

 -지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

소화설비(옥내소화전, 스프링클러) 펌프 설치, 제외 경우

*비상발전기 설치되는 경우 제외/간이스프링클러는 펌프설치하는 경우/30층 미만의 건물인 경우만 정리함

(O:설치의무    △:설치의무이나 의무 아닌 경우 있음    X:의무아님)

가. 지하층만 있는 건축물

나. 수원이 최상층에 설치된 헤드 또는 옥내소화전 방수구 보다 높은 위치에 설치된 경우

다. 건물 높이가 지표면으로부터 10m 이하인 경우

라. 옥상에 수원을 법적 수원의 1/3 추가설치된 경우

1) [주펌프(전동기)+충압펌프+비상전원수전설비] 또는 [주펌프(엔진)+충압펌프] 중에서 선택 가능

2) 가.~라.에 해당하는 건물로서 [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에

    해당 안되는 건물은 예비펌프, 비상전원수전설비 없이 [주펌프(전동기)+충압펌프] 설치 가능

3) 가.~라.에 해당하는 건물로서 차고, 주차장으로서 스프링클러설비가 설치된 부분 바닥면적 합계 1천㎡

    미만인 건물은 예비펌프 없이 [주펌프(전동기)+충압펌프+비상전원수전설비] 설치 가능

4) 가.~라.에 해당하는 건물로서 [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에

    해당 안되는 건물이면서 차고, 주차장으로서 스프링클러설비가 설치된 부분 바닥면적 합계 1천㎡ 미만인

    건물은 예비펌프 없이 [주펌프(전동기)+충압펌프+비상전원수전설비] 설치 가능

5) 가.~라.에 해당하는 건물로서 [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에

    해당 안되는 건물은 예비펌프 없이 [주펌프(전동기)+충압펌프+비상전원수전설비] 설치 가능

6) 가.~라.에 해당하는 건물로서 [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에

    해당 안되는 건물이면서 차고, 주차장으로서 스프링클러설비가 설치된 부분 바닥면적 합계 1천㎡ 미만인

    건물은 예비펌프 없이 [주펌프(전동기)+충압펌프+비상전원수전설비] 설치 가능

7) 가.~라.에 해당하는 건물로서 차고, 주차장으로서 스프링클러설비가 설치된 부분 바닥면적 합계 1천㎡

    미만인 건물은 예비펌프 없이 [주펌프(전동기)+충압펌프+비상전원수전설비] 설치 가능

8) 학교·공장·창고시설(옥상에 수원을 법적 수원의 1/3 추가설치된 경우 제외)로서 동결의 우려가 있는

    장소에 있어서는 기동스위치에 보호판을 부착하여 옥내소화전함 내에 설치하여 기동용수압개폐장치를

    제외한 경우 충압펌프 설치 의무 아님

    →충압펌프 제외 시 가.~다.에 해당 안되는 건물은 주펌프와 동등 이상의 성능이 있는 별도의 엔진펌프를

        설치하여야 함.

       EX1) 옥내소화전만 설치/용도:공장/펌프 및 수원 옥상에 설치/수동기동방식(ON-OFF)/

                [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에 해당 안되는 건물

                →주펌프(전동기)만 설치 가능

       EX2) 옥내소화전만 설치/용도:공장/펌프 및 수원 옥상에 설치/수동기동방식(ON-OFF)/

                [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]에 해당 하는 건물

                →주펌프(전동기)+예비펌프(엔진) 설치

※옥내소화전, 스프링클러설비 주펌프는 무조건 전동기펌프 설치 간이스프링클러는 상관없음

※충압펌프는 기동용수압개폐장치를 설치하는 경우 무조건 설치

※옥내소화전 비상전원은 [지하층제외 7층이상이면서 2천㎡이상 또는 지하층 면적 3천㎡이상]일 때

   설치의무

※스프링클러, 간이스프링클러는 무조건 비상전원설치

※특별한 경우 아니고는 간이스프링클러는 주+충압/ 옥내, 스프링클러는 주+예비(엔진)+충압

※예외, 제외의 경우가 있는 것을 정리한 것이지 위 사항에 충족된다고 하여 임의로 제외시키지

   않을 것.

    - 기존 설계된 것을 제외 시 관할 소방서와 꼭 협의.

예를 들면 공장이나 창고시설에 옥내소화전 수조가 옥상에 있다고 가정하면
--------------------------------------------------------------------------------
[옥내소화전설비의 화재안전기술기준]
2.2.1.10 2.2.1.9 단서의 경우에는 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 펌프를 추가 설치할 것. 다만, 다음의 어느 하나에 해당하는 경우는 제외한다.

(1) 지하층만 있는 건축물

(2) 고가수조를 가압송수장치로 설치한 경우

(3) 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우

(4) 건축물의 높이가 지표면으로부터 10 m 이하인 경우

(5) 가압수조를 가압송수장치로 설치한 경우
--------------------------------------------------------------------------------

(3)에 해당되어 엔진펌프를 제외할 수 있습니다. 아울러

--------------------------------------------------------------------------------
2.1.2 옥내소화전설비의 수원은 2.1.1에 따라 계산하여 나온 유효수량 외에 유효수량의 3분의 1 이상을 옥상(옥내소화전설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

(1) 지하층만 있는 건축물

(2) 2.2.2에 따른 고가수조를 가압송수장치로 설치한 경우

(3) 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우

(4) 건축물의 높이가 지표면으로부터 10 m 이하인 경우

(5) 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우

(6) 2.2.1.9의 단서에 해당하는 경우

(7) 2.2.4에 따라 가압수조를 가압송수장치로 설치한 경우

--------------------------------------------------------------------------------

여기에서도 (3)에 해당되니 옥상수원 1/3 추가 확보도 제외할 수 있습니다.

  소방법령 변경 적용 시점 정리

  소방펌프 유량계 선정(유량계 범위) 표

소방설비(소화기, 송수구, 시각, 유도등 등), 밸브실 설치높이&규격 정리

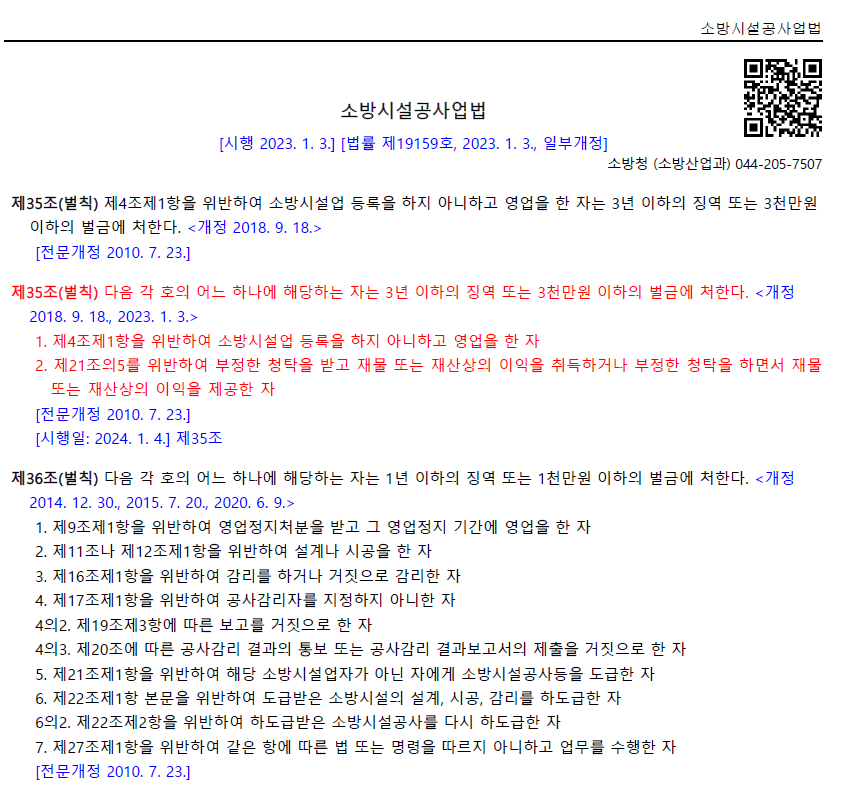

  소방시설공사업법 벌칙(벌금) 정리

소방시설공사업법 제35, 36, 37, 38조



소방시설공사업법 벌금 정리(표).hwp

0.08MB



Q1)시각경보기의 경우도 경종처럼 법 적용하여 단락장치를 설치하는지

A1)법적 의무없음

Q2)우선경보방식(직상발화)의 경우 시각경보기도 적용하여야 하는지

A2)적용해야함

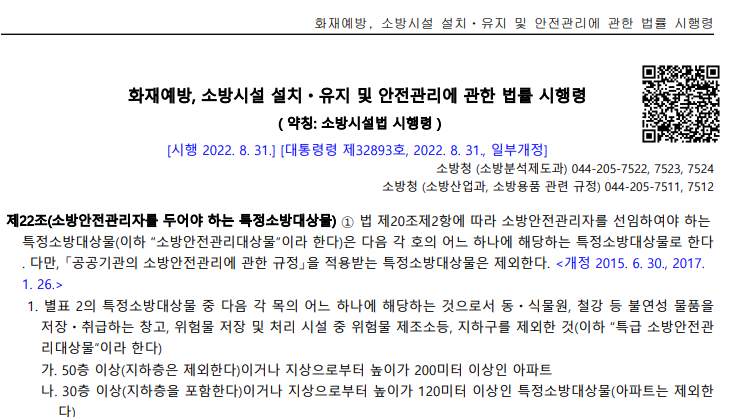

  소방안전관리자를 선임해야 하는 소방안전관리대상물 신/구법 비교표

※비고

1. 동ㆍ식물원, 철강 등 불연성 물품을 저장ㆍ취급하는 창고, 위험물 저장 및 처리 시설 중 제조소등과

    지하구는 특급 소방안전관리대상물 및 1급 소방안전관리대상물에서 제외한다.

2. “의무관리대상 공동주택”이란 해당 공동주택을 전문적으로 관리하는 자를 두고 자치 의결기구를

    의무적으로 구성하여야 하는 등 일정한 의무가 부과되는 공동주택으로서, 다음 각 목 중 어느 하나에

    해당하는 공동주택을 말한다.

       가. 300세대 이상의 공동주택

       나. 150세대 이상으로서 승강기가 설치된 공동주택

       다. 150세대 이상으로서 중앙집중식 난방방식(지역난방방식을 포함한다)의 공동주택

       라. 「건축법」 제11조에 따른 건축허가를 받아 주택 외의 시설과 주택을 동일 건축물로 건축한

             건축물로서 주택이 150세대 이상인 건축물

       마. 가목부터 라목까지에 해당하지 아니하는 공동주택 중 입주자등이 대통령령으로 정하는 기준에

             따라 동의하여 정하는 공동주택

[22.12.01. 개정/시행]

[이전]

  소방시설공사업법 과태료 정리

소방시설공사업법 제40조/소방시설공사업법 시행령 [별표 5] 참고

소방변경신고서 작성예시(기술자 변경 시)

소방기술자 변경 시 소방서에 제출할 서류

1.소방시설공사 착공(변경)신고서-소방시설공사업법 시행규칙 [별지 제14호서식]

:건축주 날인, 소방시공회사 날인 필요

2.소방시설공사업 등록수첩 사본(원본대조필) 1부

:변경할 기술자가 공사업등록수첩에 기재되어있어야함.

3.소방기술자 경력수첩 사본(원본대조필) 1부

<주의사항>

변경사유를 기술자 퇴사로 기재하면 퇴사한 증빙서류를 제출해야하는 경우가 생기므로

기술자가 퇴사한 후가 아닌 퇴사 전에 변경신고를 하는 경우라면

변경사유를 [기술자 변경]으로 기재해야함.

소방공사감리원 배치변경통보서(변경신고서) 작성예시

감리원 변경 시 소방서에 제출할 서류

1.소방공사감리원 배치변경통보서-소방시설공사업법 시행규칙 [별지 제25호서식]

   :건축주 날인, 감리회사 날인, 감리원 날인 필요

2.소방시설감리업 등록수첩 사본(원본대조필) 1부

  :변경할 감리원이 감리업등록수첩에 기재되어있어야함.

3.소방감리원 경력수첩 사본(원본대조필) 1부

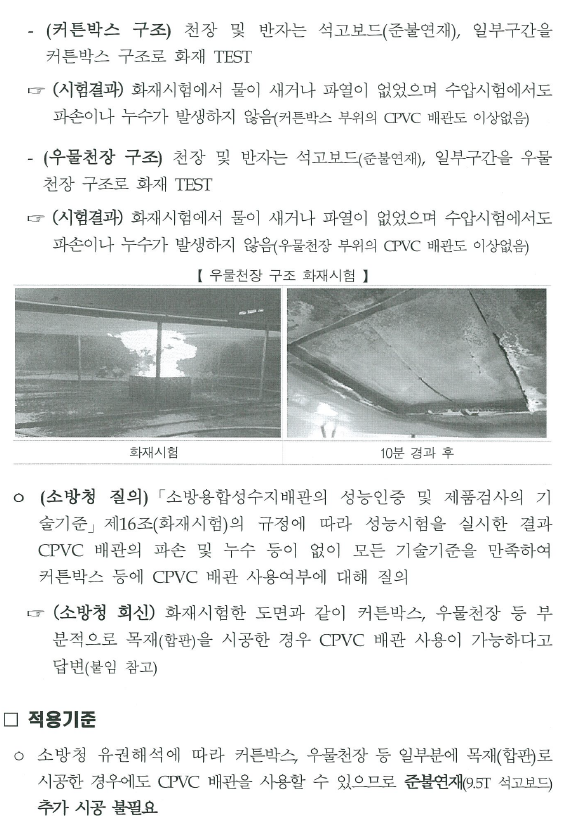

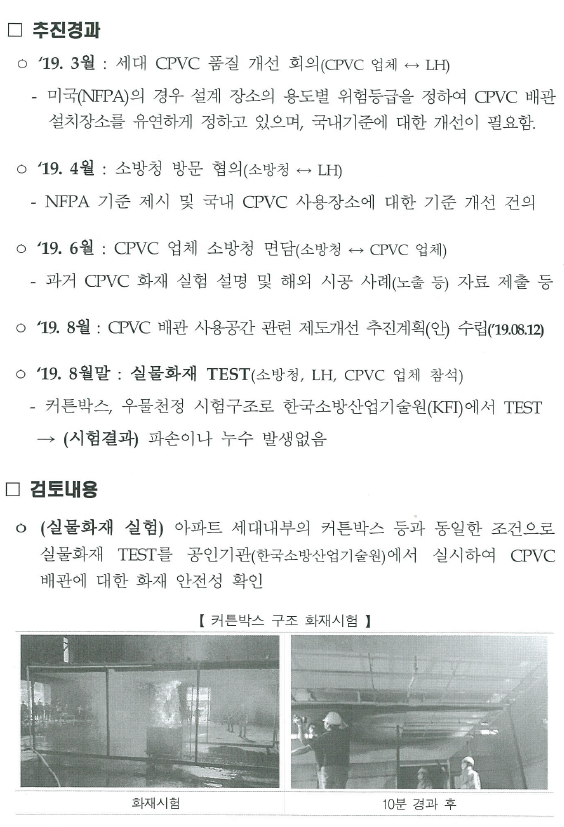

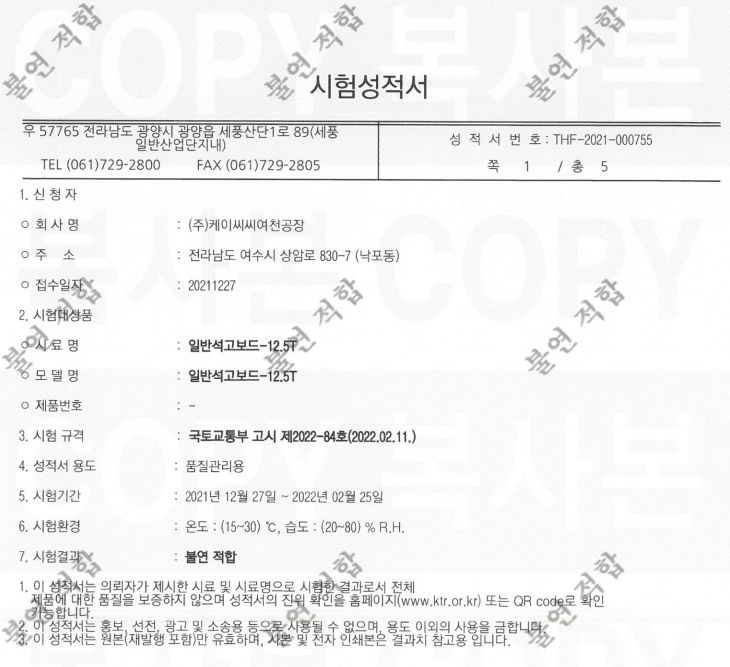

세대 내 커튼박스, 우물천장(합판 등 가연재료) CPVC 시공 가능 여부

Q) 세대 내 천장 일부분인 커튼박스, 우물천장이 합판 등 가연재료(준불연재 또는 불연재가 아닌 경우)

     인 경우 CPVC(소방용 합성수지배관) 시공 가능한가요?

A) 준불연재, 불연재료 설치가 원칙이나 화재시험 결과 목재(합판)로 시공한 경우에도

     배관 성능에 지장이 없어 CPVC(소방용 합성수지배관) 시공이 가능함.

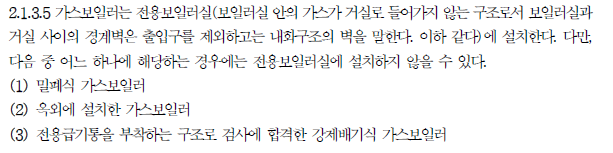

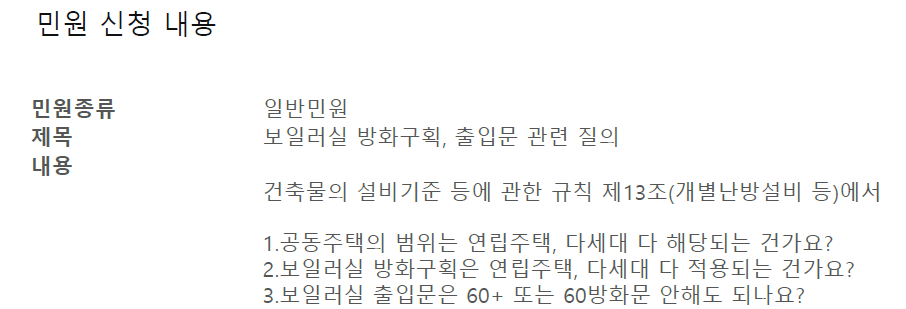

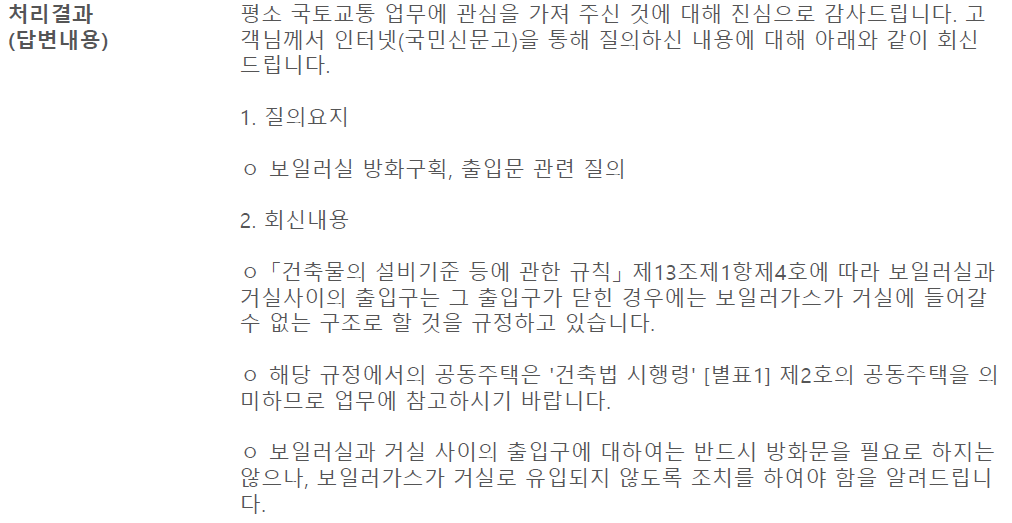

   보일러실 설치기준 (방화문, 방화구획, 창문 등)

※즉 예외사항 외 실외기실에 보일러설치 시 보일러전용구획 해야함

*방화구획: 내화구조로 된 바닥 및 벽+[60분+ 방화문 또는 60분 방화문 또는 방화셔터]

*갑종방화문: 60분+ 방화문 또는 60분 방화문

https://cyber.kgs.or.kr/kgscode.codeSearch.view.ex.do;cyberJSESSIONID=2hqyZ1JX01RVFydwj3GMnQKy1bBvqZJ8TpPmsCpzlD3cxd14dG5H!-63858062!599330297?onEngYn=F&pubFldCd=&pubMid=&pubCd=GC208_160824&stDayY=2008&stDayM=01&etDayY=2017&etDayM=08

축광표지(성능인증) 의무 소방설비

축광표지의 성능인증 및 제품검사의 기술기준

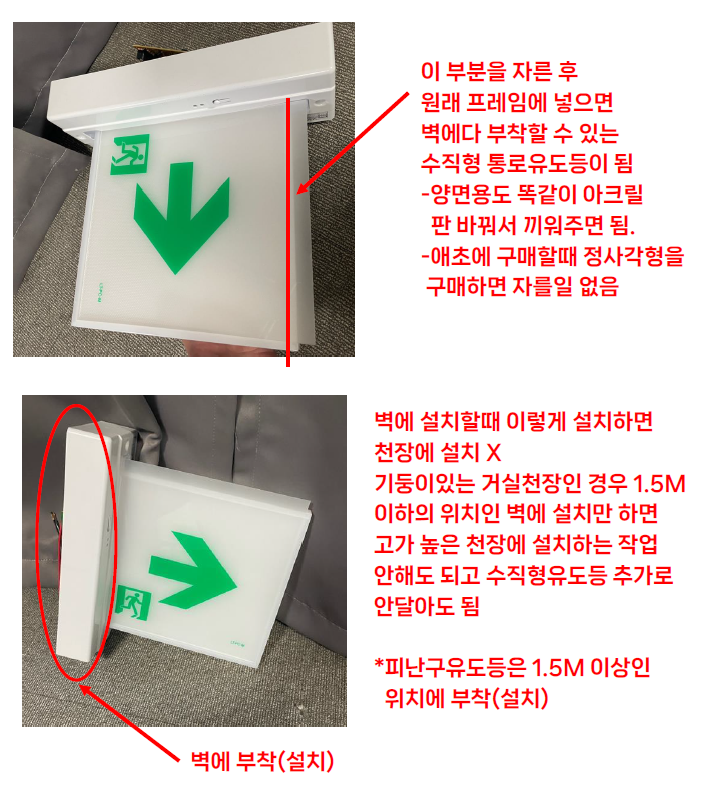

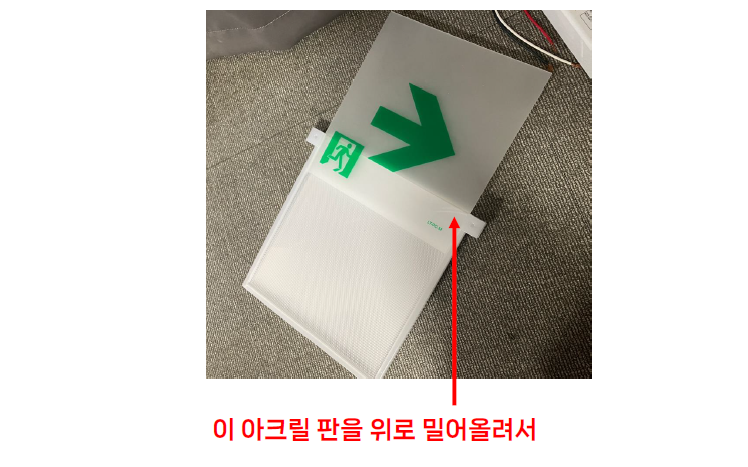

천장 고가 높거나 천장에 유도등 설치가 힘들때 설치방안

거실통로유도등과 피난구유도등은 바닥에서 1.5m이상의 높이에만 설치하면 됨

(거실통로유도등은 기둥이 있을 때 1.5m 이하에 설치가능)

한 층의 층고가 5~6m나 되고 출입문이 철제계단 등 상황여건 상 천장근처에

유도등자체를 달기 힘든 경우 아래의 방법을 참고하면 간단하게 해결됨

*사진의 제품은 리더스테크 천장용 거실통로유도등(단면)

22.12.01.이후 관리자는 수신기에서 원격 점검이 불가능한 경우 매년 작동점검만 실시하는 공동주택은 1회 점검 시 마다 전체 세대수의 50퍼센트 이상, 종합점검을 실시하는 공동주택은 1회 점검 시 마다 전체 세대수의 30퍼센트 이상 점검하도록 자체점검 계획을 수립ㆍ시행해야 한다.

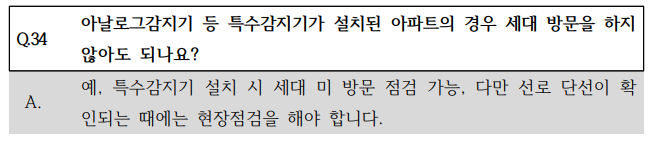

아날로그감지기+아이솔레이터가 설치된 건물은 세대점검을 하지않아도 되기때문에 차후 인건비 절감 등 편이성 증가.

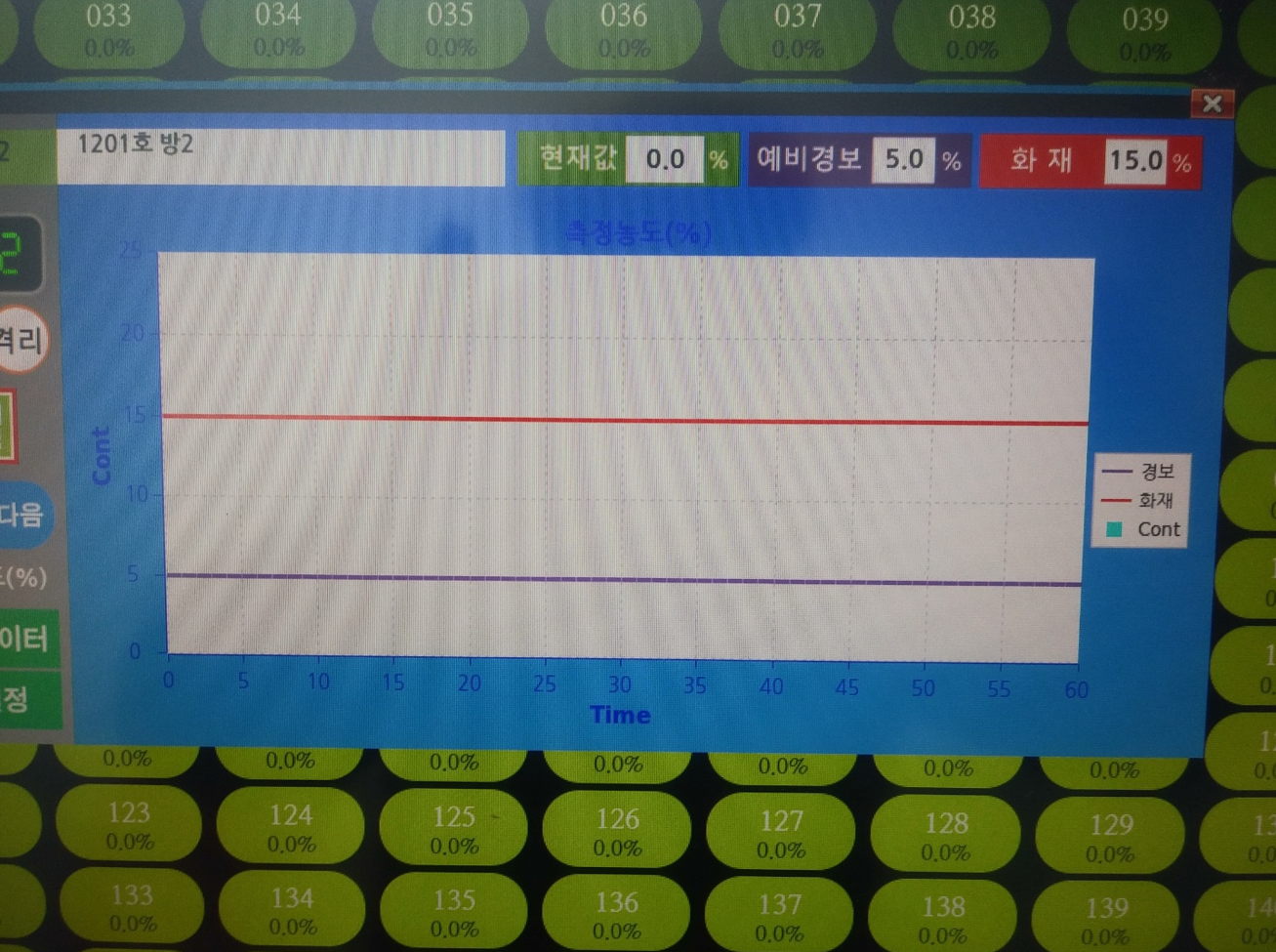

세대 내 아날로그감지기 GR형수신반 내 개별화면

아날로그감지기 GR형수신반 내 전체화면

아이솔레이터, 수신반, 아날로그감지기 구입처

http://www.j-t.co.kr/main

http://www.firemon.co.kr/main

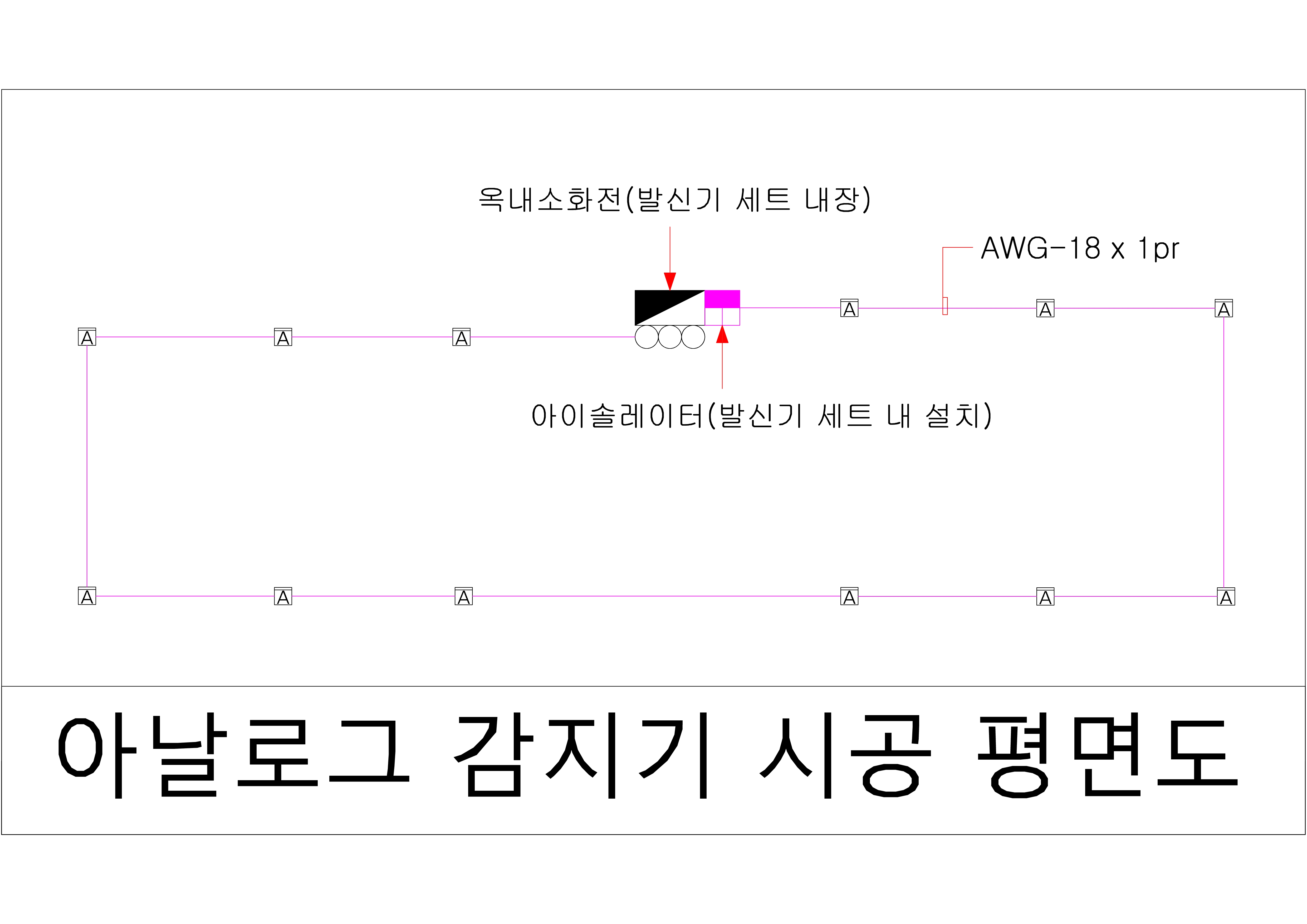

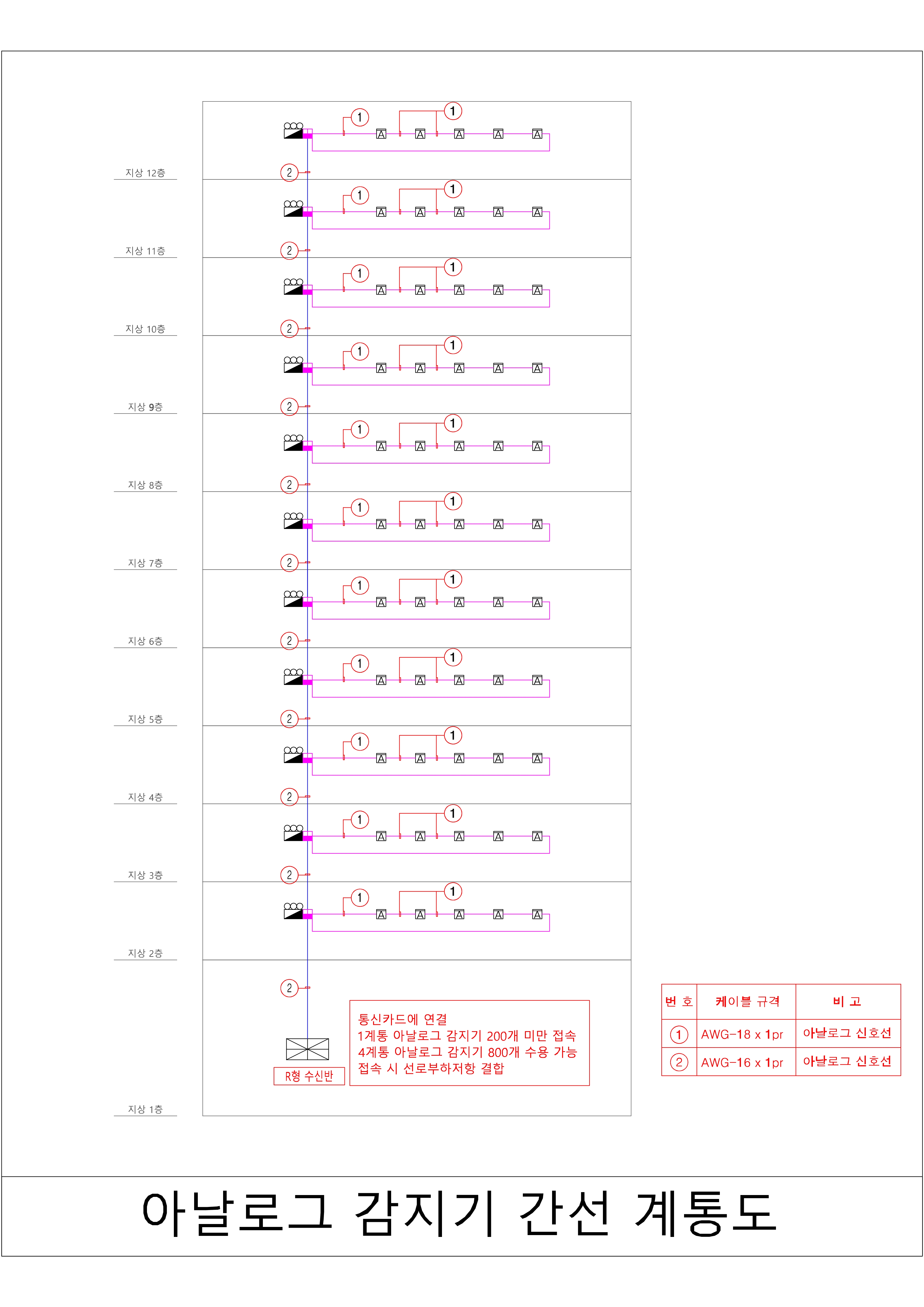

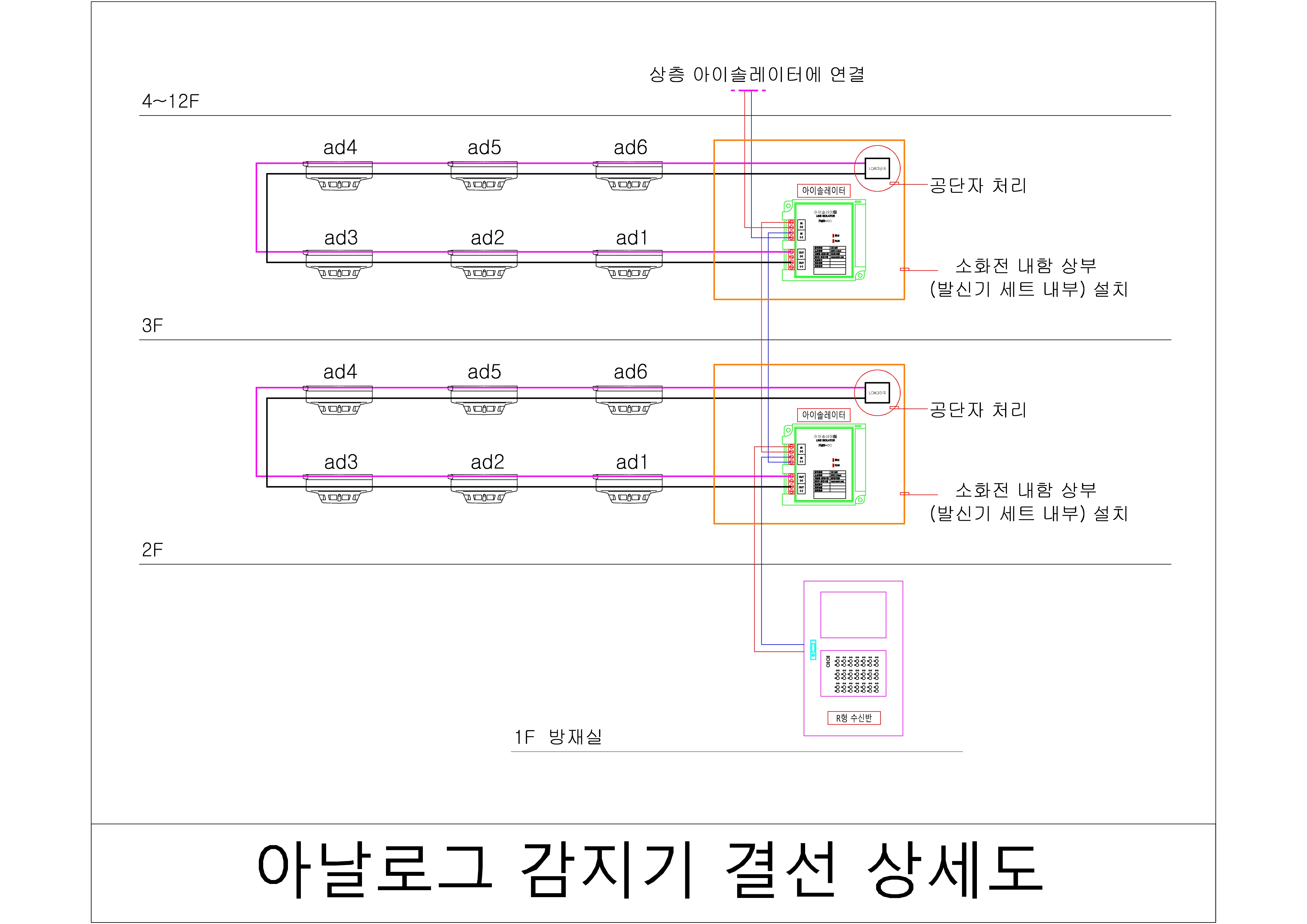

아날로그감지기 배선(아이솔레이터/간선 계통도/결선 상세도/시공 평면도)

간략정리

1.아날로그 감지기는 일반 감지기와 따로 배선.

2.아이솔레이터는 옥내소화전 상부 발신기세트 내부에 설치.

3.아이솔레이터는 감지기와 아이솔레이터 끼리 접속

4.해당 층의 마지막 아날로그 감지기에서 AWG 선은 공단자처리

5.각층의 아이솔레이터 연결은 AWG-16 x 1pr

6.아날로그감지기-아날로그감지기 연결은 AWG-18 x 1pr

7.아날로그감지기-아이솔레이터 연결은 AWG-18 x 1pr

8.AWG는 전원이 포함된 선이라 전원반 따로 필요없음

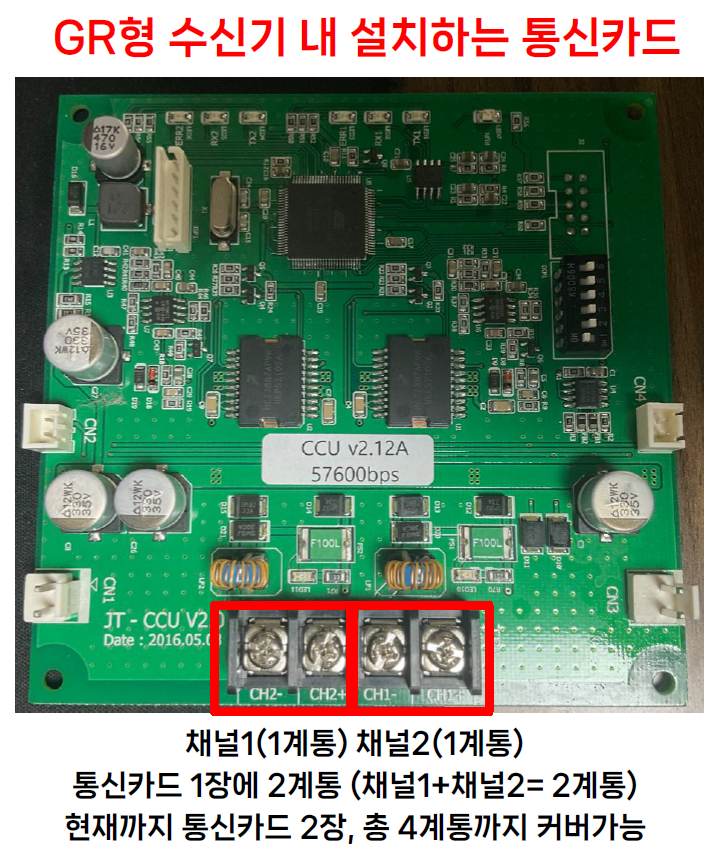

9.수신반과 제일 처음으로 연결하는 아이솔레이터의 AWG선은 GR형 수신반 내 통신카드에 접속

10.GR형 수신반 내 설치되는 통신카드 1장에 2계통 (채널1+채널2= 2계통)

    현재까지 통신카드 2장, 총 4계통까지 커버가능

11.[1계통] 아날로그감지기 200개 미만접속

12.최대[4계통] 아날로그감지기 800개 수용 가능

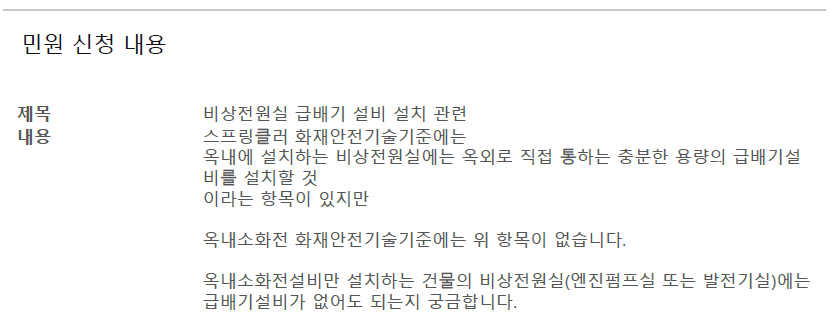

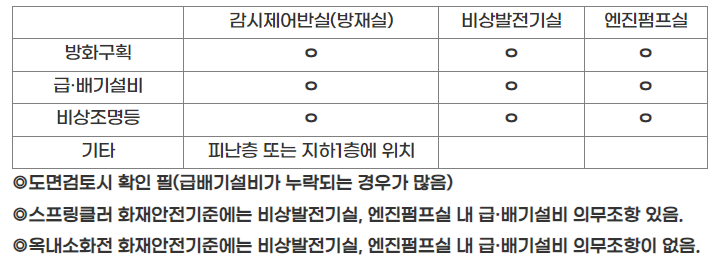

소방시설 비상전원 설치대상 및 종류, 유효작동시간(30층 미만)

[자:자가발전설비/축:축전지설비/전:전기저장장치/비:비상전원수전설비]

[○:선택가능/ X:선택불가능]

https://balssi.tistory.com/32

알람밸브실 내 CPVC(소방용 합성수지배관) 시공 가능한 경우

1.배관을 지하에 매설하는 경우

2.다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우

3.천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는

   준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우

알람밸브실은 2번을 적용하여야함.

내화구조의 벽+갑종방화문(60+방화문 또는 60분방화문)이어야

알람밸브실 내 CPVC 적용가능함.

프리액션밸브, 일제개방밸브 등은 소화배관 내부에 항상 소화수가 채워진 상태가 아니므로

해당사항없음.

도면검토 시 창호도에 밸브실 점검구가 안그려져있거나 FSD가 아닌 경우

원칙적으로 알람밸브실 내 CPVC 시공은 할 수 없음.

[내화구조로 구획된]의 해석

벽의 경우에는 다음 각 목의 어느 하나에 해당하는 것

가. 철근콘크리트조 또는 철골철근콘크리트조로서 두께가 10센티미터 이상인 것

나. 골구를 철골조로 하고 그 양면을 두께 4센티미터 이상의 철망모르타르(그 바름바탕을 불연재료로 한 것으로 한정한다. 이하 이 조에서 같다) 또는 두께 5센티미터 이상의 콘크리트블록ㆍ벽돌 또는 석재로 덮은 것

다. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조로서 철재에 덮은 콘크리트블록등의 두께가 5센티미터 이상인 것

라. 벽돌조로서 두께가 19센티미터 이상인 것

마. 고온ㆍ고압의 증기로 양생된 경량기포 콘크리트패널 또는 경량기포 콘크리트블록조로서 두께가 10센티미터 이상인 것

방화구획 설치 기준, 설치 대상

*방화구획: 내화구조로 된 바닥 및 벽+[60분+ 방화문 또는 60분 방화문 또는 방화셔터]

방화구획 완화 대상

1. 문화 및 집회시설(동ㆍ식물원은 제외한다), 종교시설, 운동시설 또는 장례시설의 용도로 쓰는 거실로서 시선 및 활동공간의 확보를 위하여 불가피한 부분

2. 물품의 제조ㆍ가공 및 운반 등(보관은 제외한다)에 필요한 고정식 대형 기기(器機) 또는 설비의 설치를 위하여 불가피한 부분. 다만, 지하층인 경우에는 지하층의 외벽 한쪽 면(지하층의 바닥면에서 지상층 바닥 아래면까지의 외벽 면적 중 4분의 1 이상이 되는 면을 말한다) 전체가 건물 밖으로 개방되어 보행과 자동차의 진입ㆍ출입이 가능한 경우로 한정한다.

3. 계단실ㆍ복도 또는 승강기의 승강장 및 승강로로서 그 건축물의 다른 부분과 방화구획으로 구획된 부분. 다만, 해당 부분에 위치하는 설비배관 등이 바닥을 관통하는 부분은 제외한다.

4. 건축물의 최상층 또는 피난층으로서 대규모 회의장ㆍ강당ㆍ스카이라운지ㆍ로비 또는 피난안전구역 등의 용도로 쓰는 부분으로서 그 용도로 사용하기 위하여 불가피한 부분

5. 복층형 공동주택의 세대별 층간 바닥 부분

6. 주요구조부가 내화구조 또는 불연재료로 된 주차장

7. 단독주택, 동물 및 식물 관련 시설 또는 교정 및 군사시설 중 군사시설(집회, 체육, 창고 등의 용도로 사용되는 시설만 해당한다)로 쓰는 건축물

8. 건축물의 1층과 2층의 일부를 동일한 용도로 사용하며 그 건축물의 다른 부분과 방화구획으로 구획된 부분(바닥면적의 합계가 500제곱미터 이하인 경우로 한정한다)

https://balssi.tistory.com/96

건축법 시행령 제46조(방화구획 등의 설치)

건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 제14조(방화구획의 설치기준)

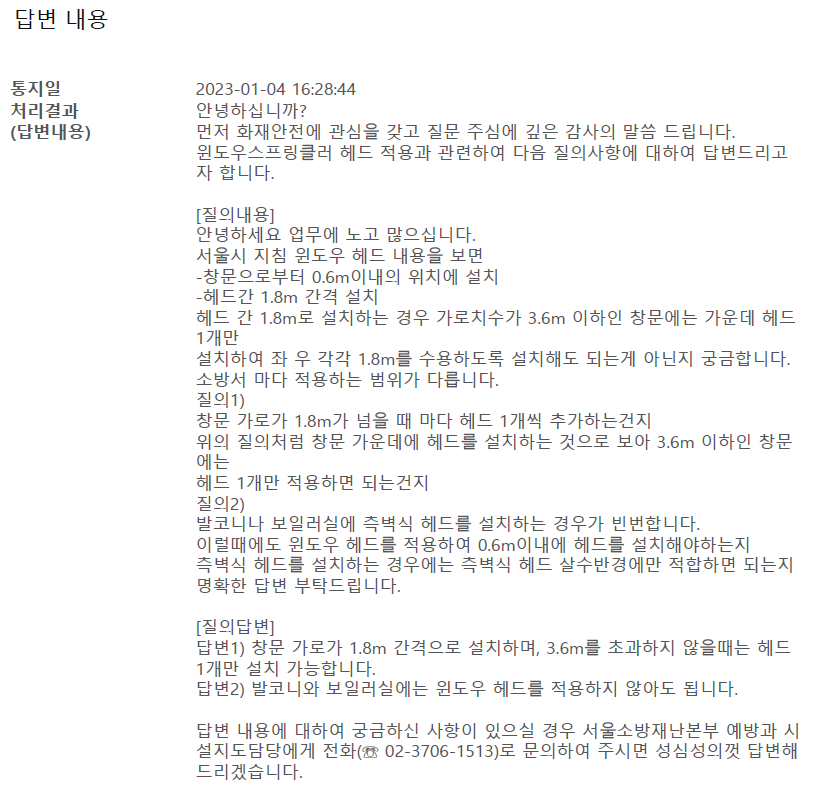

[질의내용]
안녕하세요 업무에 노고 많으십니다.
서울시 지침 윈도우 헤드 내용을 보면
-창문으로부터 0.6m이내의 위치에 설치
-헤드간 1.8m 간격 설치
헤드 간 1.8m로 설치하는 경우 가로치수가 3.6m 이하인 창문에는 가운데 헤드 1개만
설치하여 좌 우 각각 1.8m를 수용하도록 설치해도 되는게 아닌지 궁금합니다.
소방서 마다 적용하는 범위가 다릅니다.
질의1)
창문 가로가 1.8m가 넘을 때 마다 헤드 1개씩 추가하는건지
위의 질의처럼 창문 가운데에 헤드를 설치하는 것으로 보아 3.6m 이하인 창문에는
헤드 1개만 적용하면 되는건지
질의2)
발코니나 보일러실에 측벽식 헤드를 설치하는 경우가 빈번합니다.
이럴때에도 윈도우 헤드를 적용하여 0.6m이내에 헤드를 설치해야하는지
측벽식 헤드를 설치하는 경우에는 측벽식 헤드 살수반경에만 적합하면 되는지
명확한 답변 부탁드립니다.

[질의답변]
답변1) 창문 가로가 1.8m 간격으로 설치하며, 3.6m를 초과하지 않을때는 헤드 1개만 설치 가능합니다.
답변2) 발코니와 보일러실에는 윈도우 헤드를 적용하지 않아도 됩니다.

답변 내용에 대하여 궁금하신 사항이 있으실 경우 서울소방재난본부 예방과 시설지도담당에게 전화(☏ 02-3706-1513)로 문의하여 주시면 성심성의껏 답변해 드리겠습니다.

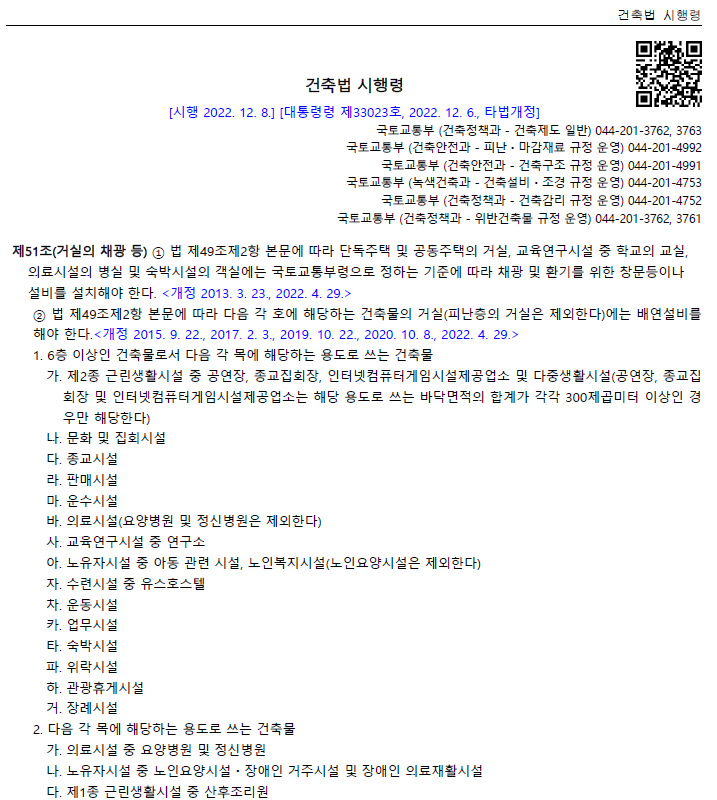

건축법 시행령 제51조(거실의 채광 등)

배연창 설치기준(피난층 제외)

-건축물의 설비기준 등에 관한 규칙 제14조(배연설비)

1. 영 제46조제1항에 따라 건축물이 방화구획으로 구획된 경우에는 그 구획마다 1개소 이상의 배연창을

설치하되, 배연창의 상변과 천장 또는 반자로부터 수직거리가 0.9미터 이내일것.

-반자높이가 바닥으로부터 3미터 이상인 경우에는 배연창의 하변이 바닥으로부터 2.1미터  이상

2. 배연창의 유효면적은 별표 2의 산정기준에 의하여 산정된 면적이 1제곱미터 이상으로서 그 면적의

합계가 당해 건축물의 바닥면적(영 제46조제1항 또는 제3항의 규정에 의하여 방화구획이 설치된 경우에는

그 구획된 부분의 바닥면적을 말한다)의 100분의 1이상일 것.

이 경우 바닥면적의 산정에 있어서 거실바닥면적의 20분의 1 이상으로 환기창을 설치한 거실의 면적은

이에 산입하지 아니한다.

3. 배연구는 연기감지기 또는 열감지기에 의하여 자동으로 열 수 있는 구조로 하되, 손으로도 열고 닫을

수 있도록 할 것

4. 배연구는 예비전원에 의하여 열 수 있도록 할 것

5. 기계식 배연설비를 하는 경우에는 제1호 내지 제4호의 규정에 불구하고 소방관계법령의 규정에 적합

하도록 할 것

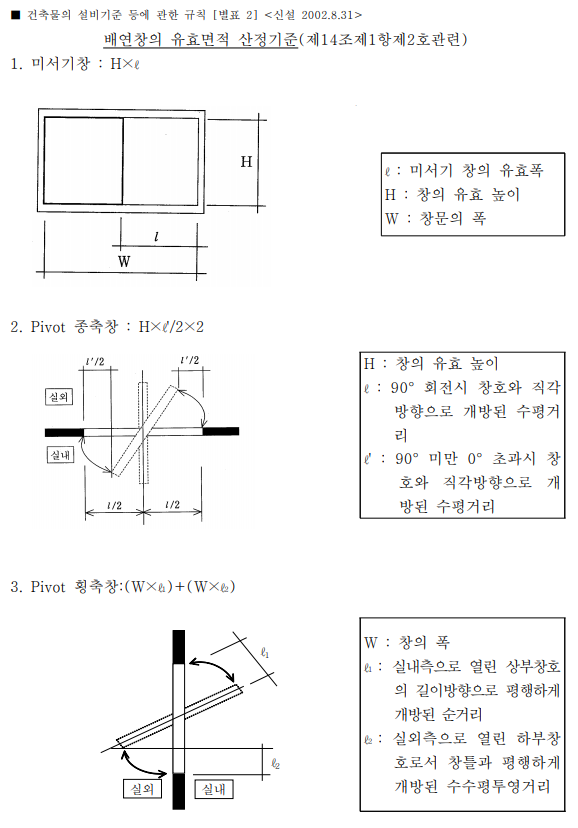

별표2(유효면적 산정기준)

형식승인 소방용품 수량 산출표 양식변경본(22.12.01.신양식)

-별도로 첨부해야했던 성능시험조사표 中 형식승인 소방용품 수량산출표를 양식 자체를 수정함

이전양식

https://balssi.tistory.com/7

 기준개수에 따른 유량, 수원(상수도직결형 제외)

※아래의 건물은 캐비닛형(간이스프링클러 팩케이지), 상수도직결형이 아닌 가압송수장치(펌프)를 이용하여 설치해야함

1.근린생활시설로 사용하는 부분의 바닥면적 합계가 1천㎡ 이상인 것

2.복합건축물(근생, 판매시설, 업무시설, 숙박시설, 위락시설 용도와 주택이 함께 사용)로서 연면적 1천㎡ 이상인 것

3.※건축허가일이 22.11.30 까지: 숙박시설 중 생활형 숙박시설로서 해당 용도로 사용되는 바닥면적의 합계가 600㎡ 이상인 것

4.※건축허가일이 22.12.01 이후: 숙박시설로 사용되는 바닥면적의 합계가 300㎡ 이상 600㎡ 미만인 시설

 간이스프링클러 헤드 선정

 간이스프링클러 배관, 밸브 순서

 간이스프링클러 방식 비교
