[제연설비 설치대상]

비상용승강기 설치 건축물 1개층의 층고가 7m 넘을때 그 중간에 비상문 설치유무를 확인하여야 함.

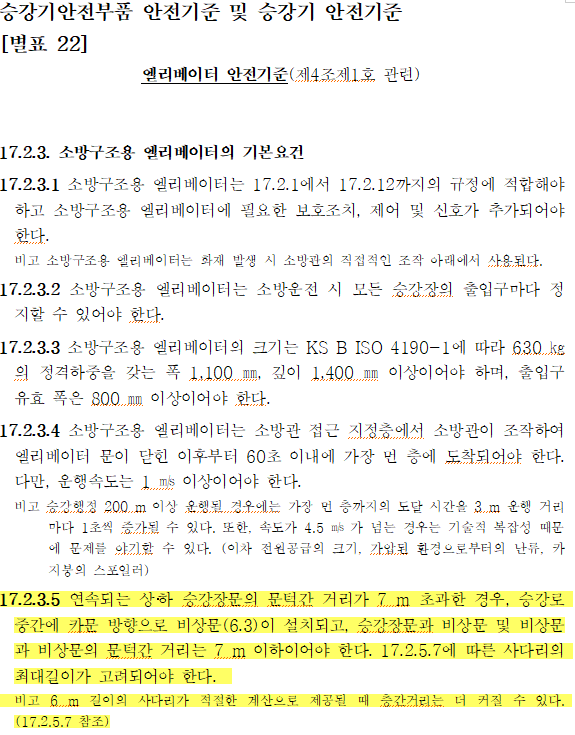

승강기안전부품 안전기준 및 승강기 안전기준 [별표 22]

엘리베이터 안전기준(제4조제1호 관련)

17.2.3. 소방구조용 엘리베이터의 기본요건

17.2.3.1 소방구조용 엘리베이터는 17.2.1에서 17.2.12까지의 규정에 적합해야 하고 소방구조용 엘리베이터에 필요한 보호조치, 제어 및 신호가 추가되어야 한다.

비고 소방구조용 엘리베이터는 화재 발생 시 소방관의 직접적인 조작 아래에서 사용된다.

17.2.3.2 소방구조용 엘리베이터는 소방운전 시 모든 승강장의 출입구마다 정지할 수 있어야 한다.

17.2.3.3 소방구조용 엘리베이터의 크기는 KS B ISO 4190-1에 따라 630 ㎏의 정격하중을 갖는 폭 1,100 ㎜, 깊이 1,400 ㎜ 이상이어야 하며, 출입구 유효 폭은 800 ㎜ 이상이어야 한다.

17.2.3.4 소방구조용 엘리베이터는 소방관 접근 지정층에서 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 60초 이내에 가장 먼 층에 도착되어야 한다. 다만, 운행속도는 1 ㎧ 이상이어야 한다.

비고 승강행정 200 m 이상 운행될 경우에는 가장 먼 층까지의 도달 시간을 3 m 운행 거리마다 1초씩 증가될 수 있다. 또한, 속도가 4.5 ㎧ 가 넘는 경우는 기술적 복잡성 때문에 문제를 야기할 수 있다. (이차 전원공급의 크기, 가압된 환경으로부터의 난류, 카 지붕의 스포일러)

17.2.3.5 연속되는 상‧하 승강장문의 문턱간 거리가 7 m 초과한 경우, 승강로 중간에 카문 방향으로 비상문(6.3)이 설치되고, 승강장문과 비상문 및 비상문과 비상문의 문턱간 거리는 7 m 이하이어야 한다. 17.2.5.7에 따른 사다리의 최대길이가 고려되어야 한다.

비고 6 m 길이의 사다리가 적절한 계산으로 제공될 때 층간거리는 더 커질 수 있다. (17.2.5.7 참조)
