아날로그감지기 실제 시공 배선(아이솔레이터/간선 계통도/결선 상세도/시공 평면도 등)

아날로그감지기 설치대상	아날로그감지기 설치목적	아이솔레이터 설치목적
1.고층건축물(층수가 30층 이상이거나     높이가 120미터 이상인 건축물)  2.차후 발령될 공동주택 및 창고시설     화재안전기준에 아날로그 의무설치     조항이 있음.	1.오동작 방지  2.동작 시 세대 등 위치 파악 용이  3.농도 설정 가능	1.단선 위치 파악  2.단락 시 층간 분리

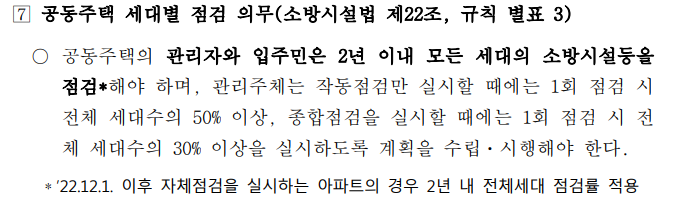

22.12.01.이후 관리자는 수신기에서 원격 점검이 불가능한 경우 매년 작동점검만 실시하는 공동주택은 1회 점검 시 마다 전체 세대수의 50퍼센트 이상, 종합점검을 실시하는 공동주택은 1회 점검 시 마다 전체 세대수의 30퍼센트 이상 점검하도록 자체점검 계획을 수립ㆍ시행해야 한다.

아날로그감지기+아이솔레이터가 설치된 건물은 세대점검을 하지않아도 되기때문에 차후 인건비 절감 등 편이성 증가.

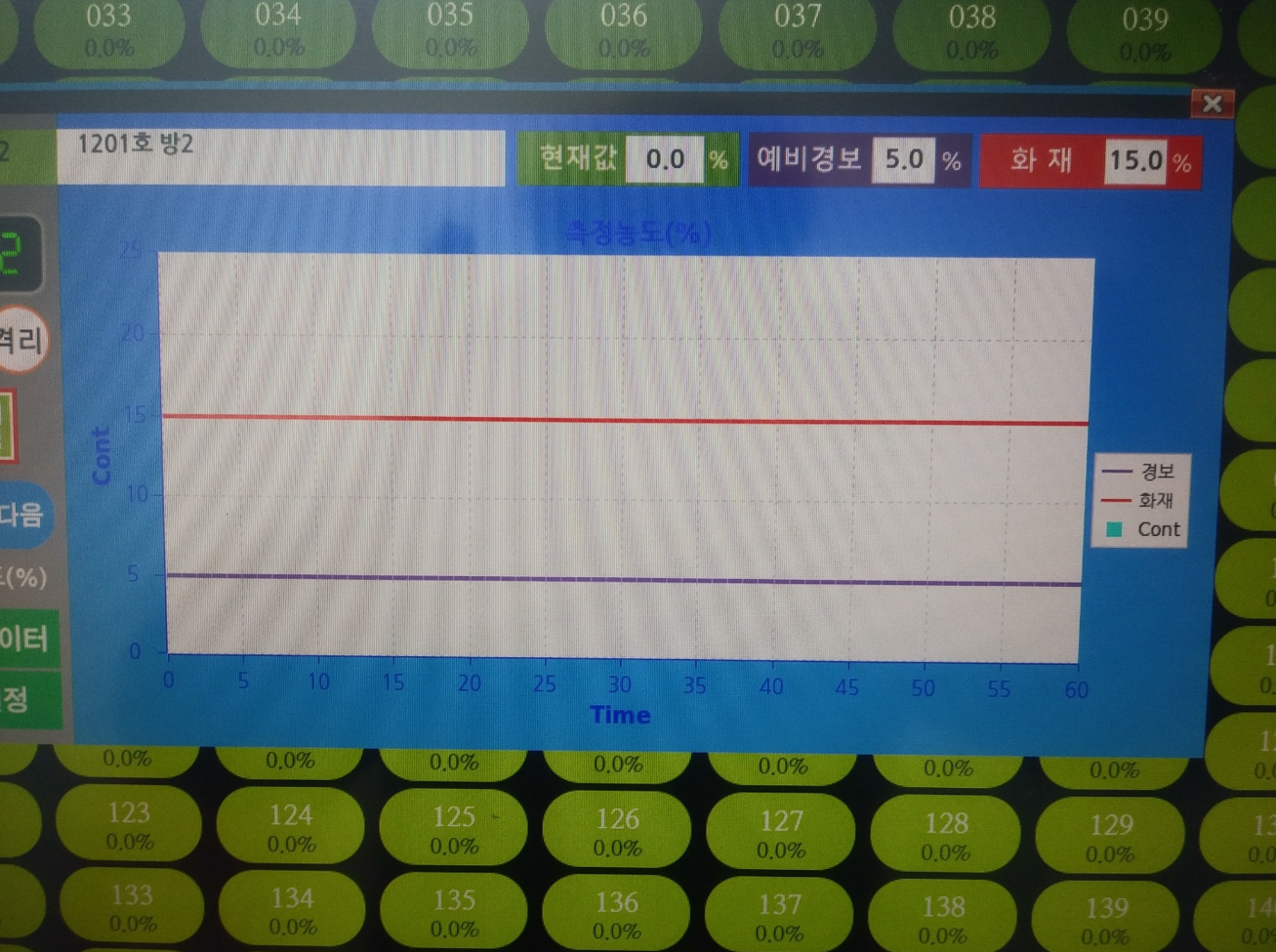

세대 내 아날로그감지기 GR형수신반 내 개별화면





아날로그감지기 GR형수신반 내 전체화면





아이솔레이터, 수신반, 아날로그감지기 구입처

---

http://www.j-t.co.kr/main

전원테크

http://www.firemon.co.kr/main

화이어몬

---

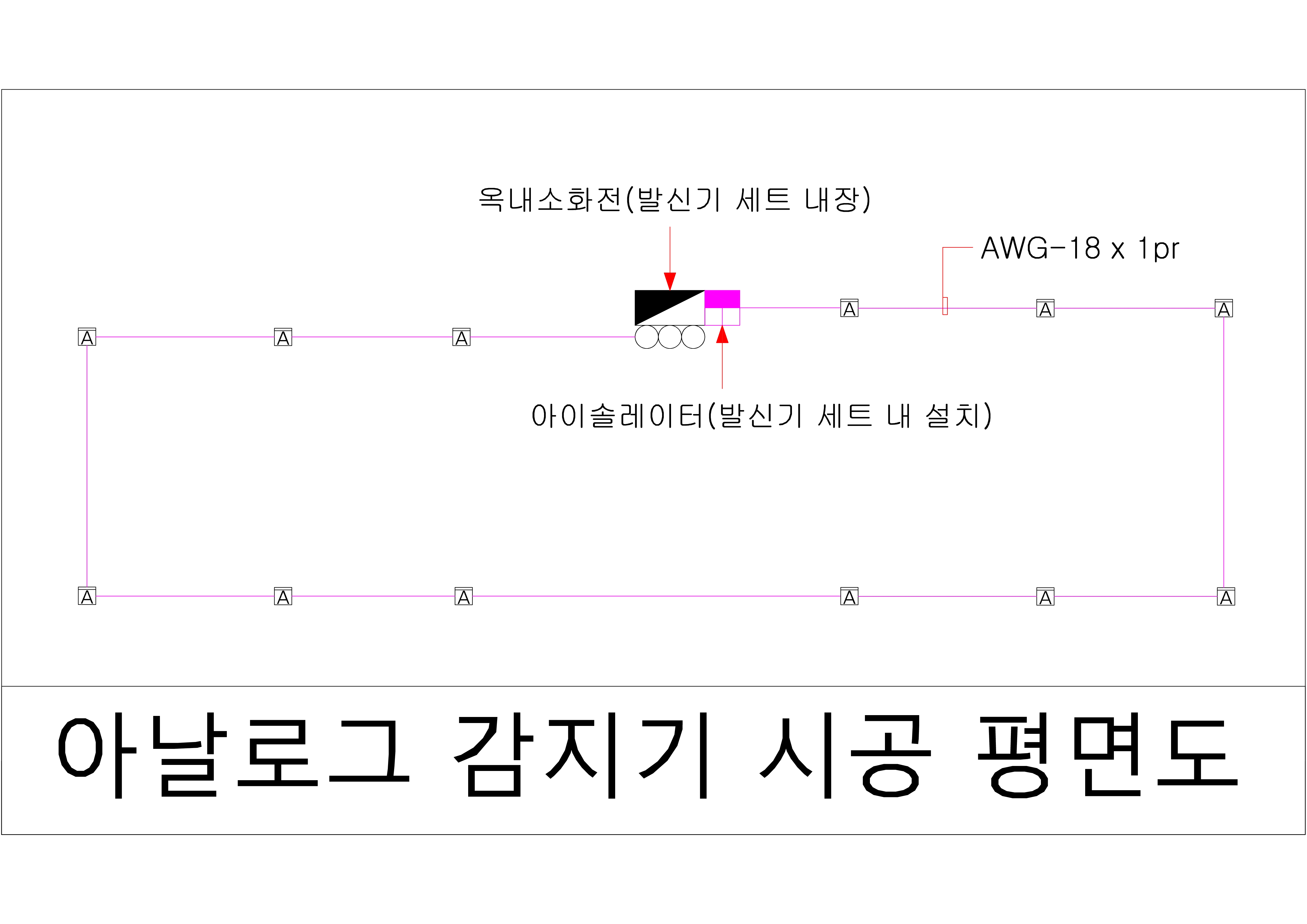

아날로그감지기 배선(아이솔레이터/간선 계통도/결선 상세도/시공 평면도)

간략정리

1.아날로그 감지기는 일반 감지기와 따로 배선.

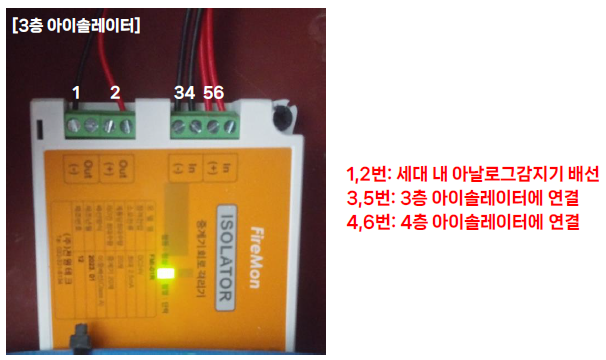

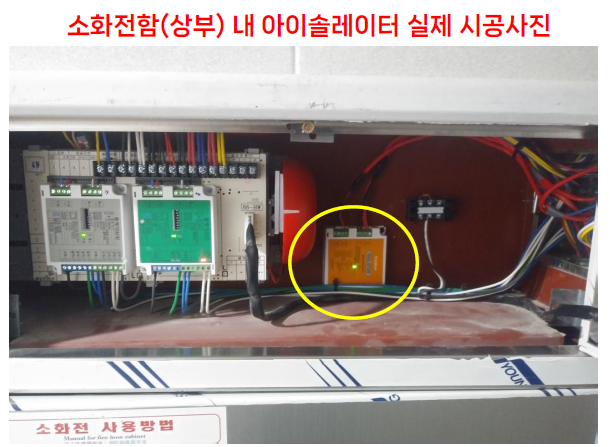

2.아이솔레이터는 옥내소화전 상부 발신기세트 내부에 설치.

3.아이솔레이터는 감지기와 아이솔레이터 끼리 접속

4.해당 층의 마지막 아날로그 감지기에서 AWG 선은 공단자처리

5.각층의 아이솔레이터 연결은 AWG-16 x 1pr

6.아날로그감지기-아날로그감지기 연결은 AWG-18 x 1pr

7.아날로그감지기-아이솔레이터 연결은 AWG-18 x 1pr

8.AWG는 전원이 포함된 선이라 전원반 따로 필요없음

9.수신반과 제일 처음으로 연결하는 아이솔레이터의 AWG선은 GR형 수신반 내 통신카드에 접속

10.GR형 수신반 내 설치되는 통신카드 1장에 2계통 (채널1+채널2= 2계통)

    현재까지 통신카드 2장, 총 4계통까지 커버가능

11.[1계통] 아날로그감지기 200개 미만접속

12.최대[4계통] 아날로그감지기 800개 수용 가능

---

아날로그감지기 계통도, 상세도, 평면도.pdf

0.20MB

AWG, 통신카드.pdf

0.46MB
