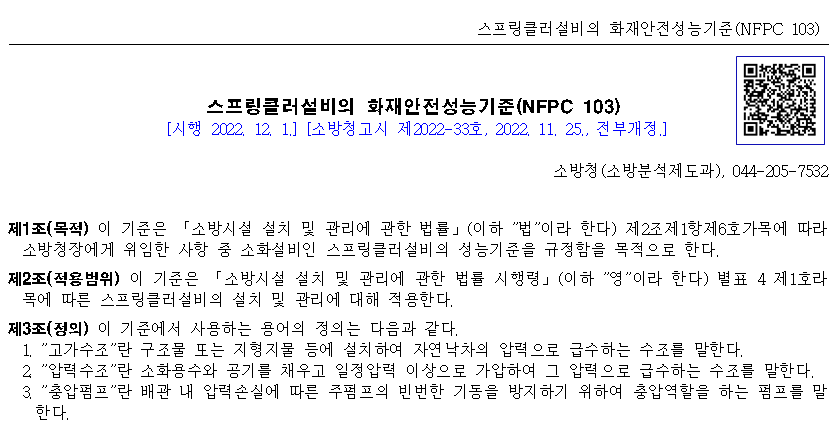

스프링클러설비의 화재안전성능기준(NFPC 103)22.12.01. 현행/개정 내용 비교 정리

※자잘하게 변경된 것, 변경되었으나 의미는 바뀌지않은 것은 기재안했음.

많은 것들이 간략화되고 삭제된 내용은 화재안전기술기준에 있음.

NFTC 103 스프링클러설비의 화재안전기술기준(NFTC 103).pdf

0.18MB

스프링클러설비의 화재안전성능기준(NFPC 103)22.12.01. 변경 사항 간략 정리

-현행 란의 취소선은 개정되는 화재안전성능기준에서 삭제되는 내용임

	현행	개정(시행 22.12.01.)
제4조 (수원)	② 스프링클러설비의 수원은 제1항에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(스프링클러설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 그렇지 않다 1. 삭제 <2013. 6. 10.> 2. 지하층만 있는 건축물 3. 제5조제2항에 따라 고가수조를 가압송수장치로 설치한 스프링클러설비 4. 수원이 건축물의 최상층에 설치된 헤드보다 높은 위치에 설치된 경우 5. 건축물의 높이가 지표면으로부터 10m 이하인 경우 6. 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우 7. 제5조제4항에 따라 가압수조를 가압송수장치로 설치한 스프링클러설비	② 스프링클러설비의 수원은 제1항에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(스프링클러설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다.
	⑤ 스프링클러설비의 수원을 수조로 설치하는 경우에는 소방설비의 전용수조로 하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 그렇지 않다. 1. 스프링클러펌프의 후드밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를 다른 설비(소방용 설비 외의 것을 말한다. 이하 같다)의 후드밸브 또는 흡수구보다 낮은 위치에 설치한 때 2. 제5조제2항에 따른 고가수조로부터 스프링클러설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때	④ 스프링클러설비의 수원을 수조로 설치하는 경우에는 소방소화설비의 전용수조로 해야 한다.
	⑦ 스프링클러설비용 수조는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 점검에 편리한 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 하여야 한다. 4. 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것 5. 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것 6. 수조의 밑부분에는 청소용 배수밸브 또는 배수관을 설치할 것 7. 수조의 외측의 보기 쉬운 곳에 "스프링클러설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 하여야 한다. 8. 스프링클러펌프의 흡수배관 또는 스프링클러설비의 수직배관과 수조의 접속부분에는 "스프링클러설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 스프링클러펌프가 설치되고 스프링클러펌프에 제5조제1항제15호에 따른 표지를 설치한 때에는 그렇지 않다.	⑥ 스프링클러설비용 수조는 다음 각 호의 기준에 따라 설치해야 한다. 1. 점검에 편리한 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 수조에는 수위계, 고정식 사다리, 청소용 배수밸브(또는 배수관), 표지 및 실내 조명 등 수조의 유지관리에 필요한 설비를 설치할 것
제5조 (가압 송수 장치)	①의 3. 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.	①의 3. 펌프는 전용으로 할 것.
	①의 4. 펌프의 토출측에는 압력계를 체크밸브 이전에 펌프토출측 플랜지에서 가까운 곳에 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축 펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.	①의 4. 펌프의 토출측에는 압력계를 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것
	①의 5. 가압송수장치에는 정격부하 운전 시 펌프의 성능을 시험하기 위한 배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.	①의 5. 펌프의 성능은 체절운전 시 정격토출압력의 140 퍼센트를 초과하지 않고, 정격토출량의 150 퍼센트로 운전 시 정격토출압력의 65 퍼센트 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것
	①의 6. 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.	①의 6. 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것
	①의 7. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것으로 설치할 것. 다만, 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 내용적은 100ℓ 이상인 것으로 할 것	①의 7. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것
	①의 8. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음 각 목의 기준에 따른 물올림장치를 설치할 것 가. 물올림장치에는 전용의 수조를 설치할 것 나. 수조의 유효수량은 100ℓ 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것	①의 8. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 물올림장치를 설치할 것
	①의 10. 가압송수장치의 송수량은 0.1 ㎫의 방수압력 기준으로 80ℓ/min 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상인 것으로 할 것. 이 경우 속도수두는 계산에 포함하지 않을 수 있다.	①의 10. 가압송수장치의 송수량은 0.1메가파스칼의 방수압력 기준으로 분당 80리터 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상의 것으로 할 것
	①의 13. 기동용수압개폐장치를 기동장치로 사용하는 경우에는 다음의 각 목의 기준에 따른 충압펌프를 설치할 것 가. 펌프의 토출압력은 그 설비의 최고위 살수장치(일제 개방밸브의 경우는 그 밸브)의 자연압보다 적어도 0.2 ㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것 나. 펌프의 정격토출량은 정상적인 누설량보다 적어서는 아니되며 스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것	①의 13. 기동용수압개폐장치를 기동장치로 사용하는 경우에는 충압펌프를 설치할 것
	①의 15. 가압송수장치에는 "스프링클러펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 하여야 한다.	①의 15. 삭제
	①의 16. 가압송수장치가 기동되는 경우에는 자동으로 정지되지 아니하도록 하여야 한다. 다만, 충압펌프의 경우에는 그렇지 않다	①의 15. 가압송수장치가 기동되는 경우에는 자동으로 정지되지 않도록 할 것
	①의 17. 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음 각 목의 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다. 가. 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것 나. 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것	①의 16. 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것
	② 고가수조의 자연낙차를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 다음의 식에 따라 계산하여 나온 수치 이상이 되도록 할 것 2. 고가수조에는 수위계ㆍ배수관ㆍ급수관ㆍ오버플로우관 및 맨홀을 설치할 것	② 고가수조의 자연낙차를 이용한 가압송수장치를 설치하는 경우 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.
	③ 압력수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 압력수조의 압력은 다음의 식에 따라 계산하여 나온 수치 이상으로 할 것 2. 압력수조에는 수위계ㆍ급수관ㆍ배수관ㆍ급기관ㆍ맨홀ㆍ압력계ㆍ안전장치 및 압력저하방지를 위한 자동식 공기압축기를 설치할 것	③ 압력수조를 이용한 가압송수장치를 설치하는 경우 압력수조의 압력은 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.
	④ 가압수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 가압수조의 압력은 제1항제10호에 따른 방수량 및 방수압이 20분 이상 유지되도록 할 것 2. 삭 제 3. 가압수조 및 가압원은 「건축법 시행령」제46조에 따른 방화구획 된 장소에 설치 할 것 4. 삭 제 5. 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것	④ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」 에 적합한 것으로 설치하되, 가압수조의 압력은 제1항제9호 및 제10호에 따른 방수압 및 방수량이 20분 이상 유지되도록 해야 한다.
제6조 (폐쇄형 스프링클 러설비의 방호구역 ㆍ 유수 검지 장치)	1. 하나의 방호구역의 바닥면적은 3,000㎡를 초과하지 않을 것. 다만, 폐쇄형스프링클러설비에 격자형배관방식(둘 이상의 수평주행배관 사이를 가지배관으로 연결하는 방식을 말한다)을 채택하는 때에는 3,700㎡ 범위 내에서 펌프용량, 배관의 구경 등을 수리학적으로 계산한 결과 헤드의 방수압 및 방수량이 방호구역 범위에서 소화목적을 이루는데 충분할 것	1. 하나의 방호구역의 바닥면적은 3,000제곱미터를 초과하지 않을 것
	3. 하나의 방호구역은 2개 층에 미치지 아니하도록 할 것. 다만, 1개 층에 설치되는 스프링클러헤드의 수가 10개 이하인 경우와 복층형구조의 공동주택에는 3개 층 이내로 할 수 있다.	3. 하나의 방호구역은 두 개 층에 미치지 않도록 할 것
	4. 유수검지장치를 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8m 이상 1.5m 이하의 위치에 설치하되, 그 실 등에는 개구부가 가로 0.5m 이상 세로 1m 이상의 출입문을 설치하고 그 출입문 상단에 "유수검지장치실" 이라고 표시한 표지를 설치할 것. 다만, 유수검지장치를 기계실(공조용기계실을 포함한다)안에 설치하는 경우에는 별도의 실 또는 보호용 철망을 설치하지 않고 기계실 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 수 있다.	4. 유수검지장치를 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8미터 이상 1.5미터 이하의 위치에 설치하되, 그 실 등에는 개구부가 가로 0.5미터 이상 세로 1미터 이상의 출입문을 설치하고 그 출입문 상단에 "유수검지장치실" 이라고 표시한 표지를 설치할 것
	5. 스프링클러헤드에 공급되는 물은 유수검지장치를 지나도록 할 것. 다만, 송수구를 통하여 공급되는 물은 그렇지 않다.	5. 스프링클러헤드에 공급되는 물은 유수검지장치를 지나도록 할 것
	7. 조기반응형 스프링클러헤드를 설치하는 경우에는 습식유수검지장치 또는 부압식스프링클러설비를 설치할 것	7. 조기반응형 스프링클러헤드를 설치하는 경우에는 습식유수검지장치를 설치할 것
제8조 (배관)	① 배관과 배관이음쇠는 다음 각 호의 어느 하나에 해당하는 것 또는 동등 이상의 강도ㆍ내식성 및 내열성을 국내ㆍ외 공인기관으로부터 인정 받은 것을 사용하여야 하고, 배관용 스테인리스강관(KS D 3576)의 이음을 용접으로 할 경우에는 알곤용접방식에 따른다. 다만, 본 조에서 정하지 않은 사항은 건설기술 진흥법 제44조제1항의 규정에 따른 건축기계설비공사 표준설명서에 따른다.	① 배관과 배관이음쇠는 배관 내 사용압력에 따라 다음 각 호의 어느 하나에 해당하는 것을 사용해야 한다.
	② 제1항에도 불구하고 다음 각 호의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다. 1. 배관을 지하에 매설하는 경우 2. 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우 3. 천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는 준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우	② 제1항에도 불구하고 화재 등의 재해로 인하여 배관의 성능에 영향을 받을 우려가 적은 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」 에 적합한 소방용 합성수지배관으로 설치할 수 있다.
	③ 급수배관은 다음 각 호의 기준에 따라 설치하여야 한다. 1. 전용으로 할 것. 다만, 스프링클러설비의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의 송수를 차단할 수 있거나, 스프링클러설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.	③ 급수배관은 전용으로 하고, 급수를 차단할 수 있는 개폐밸브는 개폐표시형으로 하며, 배관의 구경은 제5조제1항제9호 및 제10호에 적합하도록 수리계산에 의하거나 별표 1의 기준에 따라 설치해야 한다.
	⑥ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않아야 하고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능시험배관은 다음 각 호의 기준에 적합하여야 한다. 1. 성능시험배관은 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하고, 유량측정장치를 기준으로 전단 직관부에 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것 2. 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175% 이상 측정할 수 있는 성능이 있을 것	⑥ 성능시험배관에 설치하는 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프 정격토출량의 175퍼센트 이상을 측정할 수 있는 것으로 해야 한다.
	⑦ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20㎜ 이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치하여야 한다.	⑦ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 배관에 체절압력 이하에서 개방되는 릴리프밸브를 설치해야 한다.
	⑨의 2. 교차배관에서 분기되는 지점을 기점으로 한쪽 가지배관에 설치되는 헤드의 개수(반자 아래와 반자속의 헤드를 하나의 가지배관 상에 병설하는 경우에는 반자 아래에 설치하는 헤드의 개수)는 8개 이하로 할 것. 다만, 다음 각 목의 어느 하나에 해당하는 경우에는 그렇지 않다. 가. 기존의 방호구역안에서 칸막이 등으로 구획하여 1개의 헤드를 증설하는 경우 나. 습식스프링클러설비 또는 부압식스프링클러설비에 격자형 배관방식(2 이상의 수평주행배관 사이를 가지배관으로 연결하는 방식을 말한다)을 채택하는 때에는 펌프의 용량, 배관의 구경 등을 수리학적으로 계산한 결과 헤드의 방수압 및 방수량이 소화목적을 이루는 데 충분하다고 인정되는 경우	⑨의 2. 교차배관에서 분기되는 지점을 기점으로 한쪽 가지배관에 설치되는 간이헤드의 개수(반자 아래와 반자속의 헤드를 하나의 가지배관 상에 병설하는 경우에는 반자 아래에 설치하는 헤드의 개수)는 8개 이하로 할 것
	⑨의 3. 가지배관과 스프링클러헤드 사이의 배관을 신축배관으로 하는 경우에는 소방청장이 정하여 고시한 「스프링클러설비신축배관 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것. 이 경우 신축배관의 설치길이는 제10조제3항의 거리를 초과하지 않을 것	⑨의 3. 가지배관과 스프링클러헤드 사이의 배관을 신축배관으로 하는 경우에는 소방청장이 정하여 고시한 「스프링클러설비신축배관 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것
	⑩ 교차배관의 위치ㆍ청소구 및 가지배관의 헤드설치는 다음 각 호의 기준에 따른다. 1. 교차배관은 가지배관과 수평으로 설치하거나 또는 가지배관 밑에 설치하고, 그 구경은 제3항제3호에 따르되 최소 구경이 40㎜ 이상이 되도록 할 것. 다만, 패들형유수검지장치를 사용하는 경우에는 교차배관의 구경과 동일하게 설치할 수 있다 2. 청소구는 교차배관 끝에 개폐밸브를 설치하고, 호스접결이 가능한 나사식 또는 고정배수 배관식으로 할 것. 이 경우 나사식의 개폐밸브는 옥내소화전 호스접결용인 것으로 하고, 나사보호용의 캡으로 마감하여야 한다. 3. 하향식헤드를 설치하는 경우에 가지배관으로부터 헤드에 이르는 헤드접속배관은 가지관상부에서 분기할 것. 다만, 소화설비용 수원의 수질이 「먹는물관리법」제5조에 따라 먹는물의 수질기준에 적합하고 덮개가 있는 저수조로부터 물을 공급받는 경우에는 가지배관의 측면 또는 하부에서 분기할 수 있다.	⑩ 교차배관의 위치·청소구 및 가지배관의 헤드설치는 다음 각 호의 기준에 따른다. 1. 교차배관은 가지배관과 수평으로 설치하거나 가지배관 밑에 설치하고, 그 구경은 제3항에 따르되 최소구경이 40밀리미터 이상이 되도록 할 것 2. 청소구는 교차배관 끝에 개폐밸브를 설치하고, 호스접결이 가능한 나사식 또는 고정배수 배관식으로 할 것 3. 하향식헤드를 설치하는 경우에 가지배관으로부터 헤드에 이르는 헤드접속배관은 가지배관 상부에서 분기할 것
	⑪ 준비작동식유수검지장치 또는 일제개방밸브를 사용하는 스프링클러설비에 있어서 동밸브 2차 측 배관의 부대설비는 다음 각 호의 기준에 따른다. 1. 개폐표시형밸브를 설치할 것 2. 제1호에 따른 밸브와 준비작동식유수검지장치 또는 일제개방밸브 사이의 배관은 다음 각 목과 같은 구조로 할 것 가. 수직배수배관과 연결하고 동 연결배관상에는 개폐밸브를 설치할 것 나. 자동배수장치 및 압력스위치를 설치할 것 다. 나목에 따른 압력스위치는 수신부에서 준비작동식유수검지장치 또는 일제개방밸브의 개방 여부를 확인할 수 있게 설치할 것	⑪ 준비작동식유수검지장치 또는 일제개방밸브의 2차 측 배관에는 평상시 소화수가 체류하지 않도록 하고, 준비작동식유수검지장치 또는 일제개방밸브의 작동여부를 확인할 수 있는 장치를 설치해야 한다.
	⑫ 습식유수검지장치 또는 건식유수검지장치를 사용하는 스프링클러설비와 부압식스프링클러설비에는 동장치를 시험할 수 있는 시험 장치를 다음 각 호의 기준에 따라 설치하여야 한다 1. 습식스프링클러설비 및 부압식스프링클러설비에 있어서는 유수검지장치 2차측 배관에 연결하여 설치하고 건식스프링클러설비인 경우 유수검지장치에서 가장 먼 거리에 위치한 가지배관의 끝으로부터 연결하여 설치할 것. 유수검지장치 2차측 설비의 내용적이 2,840L를 초과하는 건식스프링클러설비의 경우 시험장치 개폐밸브를 완전 개방 후 1분 이내에 물이 방사되어야 한다. 2. 시험장치 배관의 구경은 25mm 이상으로 하고, 그 끝에 개폐밸브 및 개방형헤드 또는 스프링클러헤드와 동등한 방수성능을 가진 오리피스를 설치할 것. 이 경우 개방형헤드는 반사판 및 프레임을 제거한 오리피스만으로 설치할 수 있다. 3. 시험배관의 끝에는 물받이 통 및 배수관을 설치하여 시험 중 방사된 물이 바닥에 흘러내리지 아니하도록 할 것. 다만, 목욕실ㆍ화장실 또는 그 밖의 곳으로서 배수처리가 쉬운 장소에 시험배관을 설치한 경우에는 그렇지 않다.	⑫ 습식유수검지장치 또는 건식유수검지장치를 사용하는 스프링클러설비와 부압식스프링클러설비에는 유수검지장치를 시험할 수 있는 시험 장치를 설치해야 한다.
	⑬ 배관에 설치되는 행가는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 가지배관에는 헤드의 설치지점 사이마다 1개 이상의 행가를 설치하되, 헤드간의 거리가 3.5m를 초과하는 경우에는 3.5m 이내마다 1개 이상 설치할 것. 이 경우 상향식헤드와 행가 사이에는 8㎝ 이상의 간격을 두어야 한다. 2. 교차배관에는 가지배관과 가지배관 사이마다 1개 이상의 행가를 설치하되, 가지배관 사이의 거리가 4.5m를 초과하는 경우에는 4.5m 이내마다 1개 이상 설치할 것 3. 제1호 및 제2호의 수평주행배관에는 4.5m 이내마다 1개 이상 설치할 것	⑬ 배관에 설치되는 행거는 가지배관, 교차배관 및 수평주행배관에 설치하고, 배관을 충분히 지지할 수 있도록 설치해야 한다.
	⑭ 수직배수배관의 구경은 50㎜ 이상으로 하여야 한다. 다만, 수직배관의 구경이 50㎜ 미만인 경우에는 수직배관과 동일한 구경으로 할 수 있다.	⑭ 수직배수배관의 구경은 50밀리미터 이상으로 해야 한다.
	⑯ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할 수 있도록 급수개폐밸브 작동표시 스위치를 다음 각 호의 기준에 따라 설치하여야 한다 1. 급수개폐밸브가 잠길 경우 탬퍼 스위치의 동작으로 인하여 감시제어반 또는 수신기에 표시되어야 하며 경보음을 발할 것 2. 탬퍼 스위치는 감시제어반 또는 수신기에서 동작의 유무확인과 동작시험, 도통시험을 할 수 있을 것 3. 급수개폐밸브의 작동표시 스위치에 사용되는 전기배선은 내화전선 또는 내열전선으로 설치할 것	⑯ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할 수 있도록 급수개폐밸브 작동표시 스위치를 설치해야 한다.
	⑰ 스프링클러설비 배관의 배수를 위한 기울기는 다음 각 호의 기준에 따른다. 1. 습식스프링클러설비 또는 부압식 스프링클러설비의 배관을 수평으로 할 것. 다만, 배관의 구조상 소화수가 남아 있는 곳에는 배수밸브를 설치하여야 한다. 2. 습식스프링클러설비 또는 부압식 스프링클러설비 외의 설비에는 헤드를 향하여 상향으로 수평주행배관의 기울기를 500분의 1 이상, 가지배관의 기울기를 250분의 1 이상으로 할 것. 다만, 배관의 구조상 기울기를 줄 수 없는 경우에는 배수를 원활하게 할 수 있도록 배수밸브를 설치하여야 한다.	⑰ 스프링클러설비의 배관은 배수를 위한 기울기를 주거나 배수밸브를 설치하는 등 원활한 배수를 위한 조치를 해야 한다.
	⑱ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나, 그 배관표면 또는 배관 보온재표면의 색상은 「한국산업표준(배관계의 식별 표시,KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의 배관임을 표시하여야 한다.	⑱ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있도록 해야 한다.
제9조 (음향 장치 및 기동 장치)	①의 2. 준비작동식유수검지장치 또는 일제개방밸브를 사용하는 설비에는 화재감지기의 감지에 따라 음향장치가 경보되도록 할 것. 이 경우 화재감지기회로를 교차회로방식(하나의 준비작동식유수검지장치 또는 일제개방밸브의 담당구역 내에 2 이상의 화재감지기회로를 설치하고 인접한 2 이상의 화재감지기가 동시에 감지되는 때에 준비작동식유수검지장치 또는 일제개방밸브가 개방ㆍ작동되는 방식을 말한다)으로 하는 때에는 하나의 화재감지기회로가 화재를 감지하는 때에도 음향장치가 경보되도록 하여야 한다.	①의 2. 준비작동식유수검지장치 또는 일제개방밸브를 사용하는 설비에는 화재감지기의 감지에 따라 음향장치가 경보되도록 할 것
	①의 4. 음향장치는 경종 또는 사이렌(전자식 사이렌을 포함한다)으로 하되, 주위의 소음 및 다른 용도의 경보와 구별이 가능한 음색으로 할 것. 이 경우 경종 또는 사이렌은 자동화재탐지설비ㆍ비상벨설비 또는 자동식사이렌설비의 음향장치와 겸용할 수 있다.	①의 4. 음향장치는 경종 또는 사이렌(전자식 사이렌을 포함한다)으로 하되, 주위의 소음 및 다른 용도의 경보와 구별이 가능한 음색으로 할 것
	①의 6. 층수가 5층 이상으로서 연면적이 3,000㎡를 초과하는 특정소방대상물은 다음 각 목에 따라 경보를 발할 수 있도록 하여야 한다 가. 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상층에 경보를 발할 것 나. 1층에서 발화한 때에는 발화층ㆍ그 직상층 및 지하층에 경보를 발할 것 다. 지하층에서 발화한 때에는 발화층ㆍ그 직상층 및 기타의 지하층에 경보를 발할 것	①의 6. 층수가 5층 이상으로서 연면적이 3,000제곱미터를 초과하는 특정소방대상물은 발화층에 따라 경보하는 층을 달리하여 경보를 발할 수 있도록 할 것
	② 스프링클러설비의 가압송수장치로서 펌프가 설치되는 경우에는 그 펌프의 작동은 다음 각 호의 어느 하나의 기준에 적합하여야 한다. 1. 습식유수검지장치 또는 건식유수검지장치를 사용하는 설비에 있어서는 유수검지장치의 발신이나 기동용수압개폐장치에 의하여 작동되거나 또는 이 두 가지의 혼용에 따라 작동 될 수 있도록 할 것 2. 준비작동식유수검지장치 또는 일제개방밸브를 사용하는 설비에 있어서는 화재감지기의 화재감지나 기동용수압개폐장치에 따라 작동되거나 또는 이 두 가지의 혼용에 따라 작동할 수 있도록 할 것	② 스프링클러설비의 가압송수장치로서 펌프가 설치되는 경우에는 그 펌프의 작동은 유수검지장치의 발신이나 화재감지기의 화재감지 또는 기동용수압개폐장치에 의하여 작동될 수 있도록 해야 한다.
	③ 준비작동식유수검지장치 또는 일제개방밸브의 작동은 다음 각 호의 기준에 적합하여야 한다. 1. 담당구역내의 화재감지기의 동작에 따라 개방 및 작동될 것 2. 화재감지회로는 교차회로방식으로 할 것. 다만, 다음 각 목의 어느 하나에 해당하는 경우에는 그렇지 않다. 가. 스프링클러설비의 배관 또는 헤드에 누설경보용 물 또는 압축공기가 채워지거나부압식스프링클러설비의 경우 나. 화재감지기를 「자동화재탐지설비의 화재안전기준(NFSC 203)」제7조제1항 단서의 각 호의 감지기로 설치한 때 3. 준비작동식유수검지장치 또는 일제개방밸브의 인근에서 수동기동(전기식 및 배수식)에 따라서도 개방 및 작동될 수 있게 할 것 4. 제1호 및 제2호에 따른 화재감지기의 설치기준에 관하여는 「자동화재탐지설비의 화재안전기준(NFSC 203)」제7조 및 제11조를 준용할 것. 이 경우 교차회로방식에 있어서의 화재감지기의 설치는 각 화재감지기 회로별로 설치하되, 각 화재감지기회로별 화재감지기 1개가 담당하는 바닥면적은 「자동화재탐지설비의 화재안전기준(NFSC 203)」제7조제3항제5호ㆍ제8호부터 제10호까지에 따른 바닥면적으로 한다 5. 화재감지기 회로에는 다음 각 목의 기준에 따른 발신기를 설치할 것. 다만, 자동화재탐지설비의 발신기가 설치된 경우에는 그렇지 않다. 가. 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치할 것 나. 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 하나의 발신기까지의 수평거리가 25m 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40m 이상일 경우에는 추가로 설치하여야 한다. 다. 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착 면으로부터 15° 이상의 범위에서 부착지점으로부터 10m 이내의 어느 곳에서도 쉽게 알아볼 수 있는 적색등으로 할 것	③ 준비작동식유수검지장치 또는 일제개방밸브의 작동은 다음 각 호의 기준에 적합해야 한다. 1. 담당구역 내의 화재감지기의 동작에 따라 개방 및 작동될 것 2. 화재감지회로는 교차회로방식으로 할 것 3. 준비작동식유수검지장치 또는 일제개방밸브의 인근에서 수동기동에 따라서도 개방 및 작동될 수 있게 할 것 4. 제1호 및 제2호에 따른 화재감지기의 설치기준에 관하여는 「자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)」 제7조 및 제11조를 준용할 것 5. 화재감지기 회로에는 「자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)」 제9조에 따른 발신기를 설치할 것
제10조 (헤드)	① 스프링클러헤드는 특정소방대상물의 천장ㆍ반자ㆍ천장과 반자사이ㆍ덕트ㆍ선반 기타 이와 유사한 부분(폭이 1.2m를 초과하는 것에 한한다)에 설치하여야 한다. 다만, 폭이 9m 이하인 실내에 있어서는 측벽에 설치할 수 있다.	① 스프링클러헤드는 특정소방대상물의 천장·반자·천장과 반자 사이·덕트·선반 기타 이와 유사한 부분에 설치해야 한다.
	② 랙크식창고의 경우로서「소방기본법 시행령」별표 2의 특수가연물을 저장 또는 취급하는 것에 있어서는 랙크높이 4m 이하마다, 그 밖인 것을 취급하는 것에 있어서는 랙크높이 6m 이하마다 스프링클러헤드를 설치하여야 한다. 다만, 랙크식창고의 천장높이가 13.7m 이하로서 「화재조기진압용 스프링클러설비의 화재안전기준(NFSC 103B)」에 따라 설치하는 경우에는 천장에만 스프링클러헤드를 설치할 수 있다.	② 랙크식창고의 경우로서 「화재의 예방 및 안전관리에 관한 법률 시행령」 별표 2의 특수가연물을 저장 또는 취급하는 것에 있어서는 랙크높이 4미터 이하마다, 그 밖인 것을 취급하는 것에 있어서는 랙크높이 6미터 이하마다 스프링클러헤드를 설치해야 한다.
	⑥ 폐쇄형스프링클러헤드는 그 설치장소의 평상시 최고 주위온도에 따라 다음 표에 따른 표시온도의 것으로 설치하여야 한다. 다만, 높이가 4m 이상인 공장 및 창고(랙크식창고를 포함한다)에 설치하는 스프링클러헤드는 그 설치장소의 평상시 최고 주위온도에 관계 없이 표시온도 121℃ 이상인 것으로 할 수 있다.	⑥ 폐쇄형스프링클러헤드는 그 설치장소의 평상시 최고 주위온도에 따라 적합한 표시온도의 것으로 설치해야 한다.
	⑦ 스프링클러헤드는 다음 각 호의 방법에 따라 설치하여야 한다. 1. 살수가 방해되지 아니하도록 스프링클러헤드로부터 반경 60㎝ 이상의 공간을 보유할 것. 다만, 벽과 스프링클러헤드간의 공간은 10㎝ 이상으로 한다. 2. 스프링클러헤드와 그 부착면(상향식헤드의 경우에는 그 헤드의 직상부의 천장ㆍ반자 또는 이와 비슷한 것을 말한다. 이하 같다)과의 거리는 30㎝ 이하로 할 것. 3. 배관ㆍ행가 및 조명기구 등 살수를 방해하는 것이 있는 경우에는 제1호 및 제2호에도 불구하고 그로부터 아래에 설치하여 살수에 장애가 없도록 할 것. 다만, 스프링클러헤드와 장애물과의 이격거리를 장애물 폭의 3배 이상 확보한 경우에는 그렇지 않다. 4. 스프링클러헤드의 반사판은 그 부착 면과 평행하게 설치할 것. 다만, 측벽형헤드 또는 제6호에 따른 연소할 우려가 있는 개구부에 설치하는 스프링클러헤드의 경우에는 그렇지 않다. 5. 천장의 기울기가 10분의 1을 초과하는 경우에는 가지관을 천장의 마루와 평행하게 설치하고, 스프링클러헤드는 다음 각 목의 어느 하나의 기준에 적합하게 설치할 것 가. 천장의 최상부에 스프링클러헤드를 설치하는 경우에는 최상부에 설치하는 스프링클러헤드의 반사판을 수평으로 설치할 것 나. 천장의 최상부를 중심으로 가지관을 서로 마주보게 설치하는 경우에는 최상부의 가지관 상호간의 거리가 가지관상의 스프링클러헤드 상호간의 거리의 2분의 1 이하(최소 1m 이상이 되어야 한다)가 되게 스프링클러헤드를 설치하고, 가지관의 최상부에 설치하는 스프링클러헤드는 천장의 최상부로부터의 수직거리가 90㎝ 이하가 되도록 할 것. 톱날지붕, 둥근지붕 기타 이와 유사한 지붕의 경우에도 이에 준한다. 6. 연소할 우려가 있는 개구부에는 그 상하좌우에 2.5m 간격으로(개구부의 폭이 2.5m 이하인 경우에는 그 중앙에) 스프링클러헤드를 설치하되, 스프링클러헤드와 개구부의 내측 면으로부터 직선거리는 15㎝ 이하가 되도록 할 것. 이 경우 사람이 상시 출입하는 개구부로서 통행에 지장이 있는 때에는 개구부의 상부 또는 측면(개구부의 폭이 9m 이하인 경우에 한한다)에 설치하되, 헤드 상호간의 간격은 1.2m 이하로 설치하여야 한다. 7. 습식스프링클러설비 및 부압식스프링클러설비 외의 설비에는 상향식스프링클러헤드를 설치할 것. 다만, 다음 각 목의 어느 하나에 해당하는 경우에는 그렇지 않다. 가. 드라이펜던트스프링클러헤드를 사용하는 경우 나. 스프링클러헤드의 설치장소가 동파의 우려가 없는 곳인 경우 다. 개방형스프링클러헤드를 사용하는 경우 8. 측벽형스프링클러헤드를 설치하는 경우 긴 변의 한쪽 벽에 일렬로 설치(폭이 4.5m 이상 9m 이하인 실에 있어서는 긴변의 양쪽에 각각 일렬로 설치하되 마주보는 스프링클러헤드가 나란히꼴이 되도록 설치)하고 3.6m 이내마다 설치할 것 9. 상부에 설치된 헤드의 방출수에 따라 감열부에 영향을 받을 우려가 있는 헤드에는 방출수를 차단할 수 있는 유효한 차폐판을 설치할 것	⑦ 스프링클러헤드는 다음 각 호의 방법에 따라 설치해야 한다. 1. 스프링클러헤드는 살수 및 감열에 장애가 없도록 설치할 것 2. 연소할 우려가 있는 개구부에는 그 상하좌우에 2.5미터 간격으로(개구부의 폭이 2.5미터 이하인 경우에는 그 중앙에) 스프링클러헤드를 설치하되, 스프링클러헤드와 개구부의 내측 면으로부터 직선거리는 15센티미터 이하가 되도록 할 것 3. 습식스프링클러설비 및 부압식스프링클러설비 외의 설비에는 상향식스프링클러헤드를 설치할 것 4. 측벽형스프링클러헤드를 설치하는 경우 긴 변의 한쪽 벽에 일렬로 설치(폭이 4.5미터 이상 9미터 이하인 실에 있어서는 긴변의 양쪽에 각각 일렬로 설치하되 마주보는 스프링클러헤드가 나란히꼴이 되도록 설치)하고 3.6미터 이내마다 설치할 것 5. 상부에 설치된 헤드의 방출수에 따라 감열부가 영향을 받을 우려가 있는 헤드에는 방출수를 차단할 수 있는 유효한 차폐판을 설치할 것
	⑧ 제7항제2호에도 불구하고 특정소방대상물의 보와 가장 가까운 스프링클러 헤드는 다음 표의 기준에 따라 설치하여야 한다. 다만, 천장 면에서 보의 하단까지의 길이가 55㎝를 초과하고 보의 하단 측면 끝부분으로부터 스프링클러헤드까지의 거리가 스프링클러헤드 상호간 거리의 2분의 1 이하가 되는 경우에는 스프링클러헤드와 그 부착 면과의 거리를 55㎝ 이하로 할 수 있다.	⑧ 특정소방대상물의 보와 가장 가까운 스프링클러헤드는 헤드의 반사판 중심과 보의 수평거리를 고려하여, 살수에 장애가 없도록 설치해야 한다.
제11조 (송수구)	2. 송수구로부터 스프링클러설비의 주배관에 이르는 연결배관에 개폐밸브를 설치한 때에는 그 개폐상태를 쉽게 확인 및 조작할 수 있는 옥외 또는 기계실 등의 장소에 설치할 것	2. 송수구로부터 주배관에 이르는 연결배관에는 개폐밸브를 설치하지 않을 것
제12조 (전원)	① 스프링클러설비에는 다음 각 호의 기준에 따른 상용전원회로의 배선을 설치하여야 한다. 다만, 가압수조방식으로서 모든 기능이 20분 이상 유효하게 지속될 수 있는 경우에는 그렇지 않다. 1. 저압수전인 경우에는 인입개폐기의 직후에서 분기하여 전용배선으로 하여야 하며, 전용의 전선관에 보호 되도록 할 것 2. 특별고압수전 또는 고압수전일 경우에는 전력용 변압기 2차측의 주차단기 1차측에서 분기하여 전용배선으로 하되, 상용전원의 상시공급에 지장이 없을 경우에는 주차단기 2차측에서 분기하여 전용배선으로 할 것. 다만, 가압송수장치의 정격입력전압이 수전전압과 같은 경우에는 제1호의 기준에 따른다.	① 스프링클러설비에 설치하는 상용전원회로의 배선은 전용배선으로 하고, 상용전원의 상시공급에 지장이 없도록 설치해야 한다.
	② 스프링클러설비에는 자가발전설비, 축전지설비 또는 전기저장장치에 따른 비상전원을 설치하여야 한다. 다만, 차고ㆍ주차장으로서 스프링클러설비가 설치된 부분의 바닥면적(「포소화설비의 화재안전기준(NFSC 105)」제13조제2항제2호에 따른 차고ㆍ주차장의 바닥면적을 포함한다)의 합계가 1,000㎡ 미만인 경우에는 비상전원수전설비로 설치할 수 있으며, 둘 이상의 변전소(「전기사업법」제67조에 따른 변전소를 말한다. 이하 같다)에서 전력을 동시에 공급받을 수 있거나 하나의 변전소로부터 전력의 공급이 중단되는 때에는 자동으로 다른 변전소로부터 전력을 공급받을 수 있도록 상용전원을 설치한 경우와 가압수조방식에는 비상전원을 설치하지 않을 수 있다.	② 스프링클러설비에는 자가발전설비, 축전지설비 또는 전기저장장치에 따른 비상전원을 설치해야 한다.
	③의 8. 자가발전설비는 부하의 용도와 조건에 따라 다음 각 목 중의 하나를 설치하고 그 부하용도별 표지를 부착하여야 한다. 다만, 자가발전설비의 정격출력용량은 하나의 건축물에 있어서 소방부하의 설비용량을 기준으로 하고, 나목의 경우 비상부하는 국토해양부장관이 정한 건축전기설비설계기준의 수용률 범위 중 최대값 이상을 적용한다. 가. 소방전용 발전기: 소방부하용량을 기준으로 정격출력용량을 산정하여 사용하는 발전기 나. 소방부하 겸용 발전기: 소방 및 비상부하 겸용으로서 소방부하와 비상부하의 전원용량을 합하여 정격출력용량을 산정하여 사용하는 발전기 다. 소방전원 보존형 발전기: 소방 및 비상부하 겸용으로서 소방부하의 전원용량을 기준으로 정격출력용량을 산정하여 사용하는 발전기	③의 8. 자가발전설비는 부하의 용도와 조건에 적합한 것으로 설치하고, 비상전원실의 출입구 외부에는 실의 위치와 비상전원의 종류를 알아볼 수 있도록 표지판을 부착할 것
제13조 (제어반)	① 스프링클러설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 감시제어반과 동력제어반으로 구분하여 설치하지 아니할 수 있다. 1. 다음 각 목의 어느 하나에 해당하지 않는 특정소방대상물에 설치되는 스프링클러설비 가. 지하층을 제외한 층수가 7층 이상으로서 연면적이 2,000㎡ 이상인 것 나. 가목에 해당하지 않는 특정소방대상물로서 지하층의 바닥면적의 합계가 3,000㎡ 이상인 것. 2. 내연기관에 따른 가압송수장치를 사용하는 스프링클러설비 3. 고가수조에 따른 가압송수장치를 사용하는 스프링클러설비 4. 가압수조에 따른 가압송수장치를 사용하는 스프링클러설비	① 스프링클러설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치해야 한다.
	② 감시제어반의 기능은 다음 각 호의 기준에 적합하여야 한다. 1. 각 펌프의 작동 여부를 확인할 수 있는 표시등 및 음향경보기능이 있어야 할 것 2. 각 펌프를 자동 및 수동으로 작동시키거나 중단시킬 수 있어야 한다. 3. 비상전원을 설치한 경우에는 상용전원 및 비상전원의 공급 여부를 확인할 수 있어야 할 것 4. 수조 또는 물올림탱크가 저수위로 될 때 표시등 및 음향으로 경보할 것 5. 예비전원이 확보되고 예비전원의 적합 여부를 시험할 수 있어야 할 것	② 감시제어반은 가압송수장치, 상용전원, 비상전원, 수조, 물올림수조, 예비전원 등을 감시·제어 및 시험할 수 있는 기능을 갖추어야 한다.
	③ 감시제어반은 다음 각 호의 기준에 따라 설치하여야 한다. 1. 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것 2. 감시제어반은 스프링클러설비의 전용으로 할 것. 다만, 스프링클러설비의 제어에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다. 3. 감시제어반은 다음 각 목의 기준에 따른 전용실안에 설치할 것. 다만, 제1항 각 호의 어느 하나에 해당하는 경우와 공장, 발전소 등에서 설비를 집중 제어ㆍ운전할 목적으로 설치하는 중앙제어실내에 감시제어반을 설치하는 경우에는 그렇지 않다. 가. 다른 부분과 방화구획을 할 것. 이 경우 전용실의 벽에는 기계실 또는 전기실 등의 감시를 위하여 두께 7㎜ 이상의 망입유리(두께 16.3㎜ 이상의 접합유리 또는 두께 28㎜ 이상의 복층유리를 포함한다)로 된 4㎡ 미만의 붙박이창을 설치할 수 있다. 나. 피난층 또는 지하 1층에 설치할 것. 다만, 다음 각 세목의 어느 하나에 해당하는 경우에는 지상 2층에 설치하거나 지하 1층 외의 지하층에 설치할 수 있다. 　(1)「건축법 시행령」제35조에 따라 특별피난계단이 설치되고 그 계단(부속실을 포함한다)출입구로부터 보행거리 5m 이내에 전용실의 출입구가 있는 경우 　(2) 아파트의 관리동(관리동이 없는 경우에는 경비실)에 설치하는 경우 다. 비상조명등 및 급ㆍ배기설비를 설치할 것 라. 「무선통신보조설비의 화재안전기준(NFSC 505)」 제5조제3항에 따라 유효하게 통신이 가능할 것(영 별표 5의 제5호마목에 따른 무선통신보조설비가 설치된 특정소방대상물에 한한다.) 마. 바닥면적은 감시제어반의 설치에 필요한 면적 외에 화재 시 소방대원이 그 감시제어반의 조작에 필요한 최소면적 이상으로 할 것	③ 감시제어반은 다음 각 호의 기준에 따라 설치해야 한다. 1. 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것 2. 감시제어반은 스프링클러설비의 전용으로 할 것 3. 감시제어반은 다음 각 목의 기준에 따른 전용실 안에 설치하고, 전용실에는 특정소방대상물의 기계·기구 또는 시설 등의 제어 및 감시설비 외의 것을 두지 않을 것 가. 다른 부분과 방화구획을 할 것 나. 피난층 또는 지하 1층에 설치할 것 다. 비상조명등 및 급ㆍ배기설비를 설치할 것 라. 「무선통신보조설비의 화재안전성능기준(NFPC 505)」 제5조제3항에 따라 유효하게 통신이 가능할 것 마. 바닥면적은 감시제어반의 설치에 필요한 면적 외에 화재 시 소방대원이 그 감시제어반의 조작에 필요한 최소면적 이상으로 할 것
	③의 4. 제3호에 따른 전용실에는 특정소방대상물의 기계ㆍ기구 또는 시설 등의 제어 및 감시설비가 아닌 것을 두지 않을 것	삭제
	⑤ 자가발전설비 제어반의 제어장치는 비영리 공인기관의 시험을 마친 것으로 설치하여야 한다. 다만, 소방전원 보존형 발전기의 제어장치는 다음 각 호의 기준이 포함되어야 한다. 1. 소방전원 보존형임을 알아볼 수 있도록 표기할 것 2. 발전기 운전 시 소방부하 및 비상부하에 전원이 동시 공급되고, 그 상태를 확인할 수 있는 표시가 되도록 할 것 3. 발전기가 정격용량을 초과할 경우 비상부하는 자동적으로 차단되고, 소방부하만 공급되는 상태를 확인할 수 있는 표시가 되도록 할 것	⑤ 자가발전설비 제어반의 제어장치는 비영리 공인기관의 시험을 필한 것으로 설치해야 한다.
제14조 (배선등)	① 스프링클러설비의 배선은「전기사업법」 제67조에 따른 기술기준에서 정한 것 외에 다음 각 호의 기준에 따라 설치하여야 한다. 1. 비상전원으로부터 동력제어반 및 가압송수장치에 이르는 전원회로배선은 내화배선으로 할 것. 다만, 자가발전설비와 동력제어반이 동일한 실에 설치된 경우에는 자가발전기로부터 그 제어반에 이르는 전원회로의 배선은 그렇지 않다. 2. 상용전원으로부터 동력제어반에 이르는 배선, 그 밖의 스프링클러설비의 감시ㆍ조작 또는 표시등회로의 배선은 내화배선 또는 내열배선으로 할 것. 다만, 감시제어반 또는 동력제어반 안의 감시ㆍ조작 또는 표시등회로의 배선은 그렇지 않다.	① 스프링클러설비의 배선은 「전기사업법」 제67조에 따른 「전기설비기술기준」에서 정한 것 외에 다음 각 호의 기준에 따라 설치해야 한다. 1. 비상전원으로부터 동력제어반 및 가압송수장치에 이르는 전원회로배선은 내화배선으로 할 것 2. 상용전원으로부터 동력제어반에 이르는 배선, 그 밖의 스프링클러설비의 감시ㆍ조작 또는 표시등회로의 배선은 내화배선 또는 내열배선으로 할 것
제15조(헤드의 설치 제외)	① 스프링클러설비를 설치하여야 할 특정소방대상물에 있어서 다음 각 호의 어느 하나에 해당하는 장소에는 스프링클러헤드를 설치하지 아니할 수 있다. 1. 계단실(특별피난계단의 부속실을 포함한다)ㆍ경사로ㆍ승강기의 승강로ㆍ비상용승강기의 승강장ㆍ파이프덕트 및 덕트피트(파이프ㆍ덕트를 통과시키기 위한 구획된 구멍에 한한다)ㆍ목욕실ㆍ수영장(관람석부분을 제외한다)ㆍ화장실ㆍ직접 외기에 개방되어 있는 복도 그 밖에 이와 유사한 장소 2. 통신기기실ㆍ전자기기실 그 밖에 이와 유사한 장소 3. 발전실ㆍ변전실ㆍ변압기 그 밖에 이와 유사한 전기설비가 설치되어 있는 장소 4. 병원의 수술실ㆍ응급처치실 그 밖에 이와 유사한 장소 5. 천장과 반자 양쪽이 불연재료로 되어 있는 경우로서 그 사이의 거리 및 구조가 다음 각 목의 어느 하나에 해당하는 부분 가. 천장과 반자사이의 거리가 2m 미만인 부분 나. 천장과 반자사이의 벽이 불연재료이고 천장과 반자사이의 거리가 2m 이상으로서 그 사이에 가연물이 존재하지 않는 부분 6. 천장ㆍ반자 중 한쪽이 불연재료로 되어 있고 천장과 반자사이의 거리가 1m 미만인 부분 7. 천장 및 반자가 불연재료가 아닌 것으로 되어 있고 천장과 반자사이의 거리가 0.5m 미만인 부분 8. 펌프실ㆍ물탱크실 엘리베이터 권상기실 그 밖의 이와 비슷한 장소 9. 삭제 10. 현관 또는 로비 등으로서 바닥으로부터 높이가 20m 이상인 장소 11. 영하의 냉장창고의 냉장실 또는 냉동창고의 냉동실 12. 고온의 노가 설치된 장소 또는 물과 격렬하게 반응하는 물품의 저장 또는 취급장소 13. 불연재료로 된 특정소방대상물 또는 그 부분으로서 다음 각 목의 어느 하나에 해당하는 장소 가. 정수장ㆍ오물처리장 그 밖의 이와 비슷한 장소 나. 펄프공장의 작업장ㆍ음료수공장의 세정 또는 충전하는 작업장 그 밖의 이와 비슷한 장소 다. 불연성의 금속ㆍ석재 등의 가공공장으로서 가연성물질을 저장 또는 취급하지 않는 장소 라. 가연성 물질이 존재하지 않는 「건축물의 에너지절약설계기준」에 따른 방풍실 14. 실내에 설치된 테니스장ㆍ게이트볼장ㆍ정구장 또는 이와 비슷한 장소로서 실내 바닥ㆍ벽ㆍ천장이 불연재료 또는 준불연재료로 구성되어 있고 가연물이 존재하지 않는 장소로서 관람석이 없는 운동시설(지하층은 제외한다) 15. 「건축법 시행령」제46조제4항에 따른 공동주택 중 아파트의 대피공간	① 스프링클러설비를 설치해야 할 특정소방대상물에 있어서 스프링클러설비 작동 시 소화효과를 기대할 수 없는 장소이거나 2차 피해가 예상되는 장소 또는 화재 발생 위험이 적은 장소에는 스프링클러헤드를 설치하지 않을 수 있다.
	② 제10조제7항제6호의 연소할 우려가 있는 개구부에 다음 각 호의 기준에 따른 드렌처설비를 설치한 경우에는 해당 개구부에 한하여 스프링클러헤드를 설치하지 않을 수 있다. 1. 드렌처헤드는 개구부 위 측에 2.5m 이내마다 1개를 설치할 것 2. 제어밸브(일제개방밸브ㆍ개폐표시형밸브 및 수동조작부를 합한 것을 말한다. 이하 같다)는 특정소방대상물 층마다에 바닥 면으로부터 0.8m 이상 1.5m 이하의 위치에 설치할 것 3. 수원의 수량은 드렌처헤드가 가장 많이 설치된 제어밸브의 드렌처헤드의 설치개수에 1.6㎥를 곱하여 얻은 수치 이상이 되도록 할 것 4. 드렌처설비는 드렌처헤드가 가장 많이 설치된 제어밸브에 설치된 드렌처헤드를 동시에 사용하는 경우에 각각의 헤드선단에 방수압력이 0.1 ㎫ 이상, 방수량이 80ℓ/min 이상이 되도록 할 것 5. 수원에 연결하는 가압송수장치는 점검이 쉽고 화재 등의 재해로 인한 피해우려가 없는 장소에 설치할 것	② 제10조제7항제2호의 연소할 우려가 있는 개구부에 드렌처설비를 적합하게 설치한 경우에는 해당 개구부에 한하여 스프링클러헤드를 설치하지 않을 수 있다.
제16조(수원 및 가압송수장치의 펌프 등의 겸용)	① 스프링클러설비의 수원을 옥내소화전설비ㆍ간이스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화전설비 및 옥외소화전설비의 수원과 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양 이상이 되도록 하여야 한다. 다만, 이들 소화설비중 고정식 소화설비(펌프ㆍ배관과 소화수 또는 소화약제를 최종 방출하는 방출구가 고정된 설비를 말한다. 이하 같다)가 둘 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있는 경우에는 각 고정식 소화설비에 필요한 저수량 중 최대인 것 이상으로 할 수 있다.	① 스프링클러설비의 수원을 옥내소화전설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화전설비 및 옥외소화전설비의 수원과 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양 이상이 되도록 해야 한다.
	② 스프링클러설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비ㆍ간이스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의 펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 하여야 한다. 다만, 이들 소화설비 중 고정식 소화설비가 둘 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있으며 각 소화설비에 지장이 없는 경우에는 펌프의 토출량 중 최대인 것 이상으로 할 수 있다.	② 스프링클러설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비·간이스프링클러설비·화재조기진압용 스프링클러설비·물분무소화설비·포소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의 펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 해야 한다.
부칙		제1조(시행일) 이 고시는 2022년 12월 1일부터 시행한다. 제2조(경과조치) ① 이 고시 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「스프링클러설비의 화재안전기준(NFSC 103)」에 따른다. ② 이 고시 시행 전에 제1항에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비해 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다. 제3조(다른 법령과의 관계) 이 고시 시행 당시 다른 법령에서 종전의 화재안전기준을 인용한 경우에 이 고시 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 고시의 해당 규정을 인용한 것으로 본다.



---
