간이스프링클러설비의 화재안전성능기준(NFPC 103A)22.12.01. 현행/개정 내용 비교 정리

※자잘하게 변경된 것, 변경되었으나 의미는 바뀌지않은 것은 기재안했음.

많은 것들이 간략화되고 삭제된 내용은 화재안전기술기준에 있음.

NFTC 103A 간이스프링클러설비의 화재안전기술기준(NFTC 103A).pdf

0.14MB

간이스프링클러설비의 화재안전기준(NFSC 103A)22.12.01. 현행/개정 내용 비교 정리

-현행 란의 취소선은 개정되는 화재안전성능기준에서 삭제되는 내용임

	현행	개정(시행 22.12.01.)
제4조 (수원)	② 간이스프링클러설비의 수원을 수조로 설치하는 경우에는 소방설비의 전용수조로 하여야 한다. 다만, 다음 각 호의 어느 하나에 해당하는 경우에는 그렇지 않다. 1. 간이스프링클러펌프의 후드밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함한다. 이하 같다)를 다른 설비(소방용 설비 외인 것을 말한다. 이하 같다)의 후드밸브 또는 흡수구보다 낮은 위치에 설치한 때 2. 제5조제3항에 따른 고가수조로부터 간이스프링클러설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때	② 간이스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다.
	④ 간이스프링클러설비용 수조는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 점검에 편리한 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 하여야 한다. 4. 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것 5. 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것 6. 수조의 밑부분에는 청소용 배수밸브 또는 배수관을 설치할 것 7. 수조의 외측의 보기 쉬운 곳에 "간이스프링클러설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 하여야 한다. 8. 간이스프링클러펌프의 흡수배관 또는 간이스프링클러설비의 수직배관과 수조의 접속 부분에는 "간이스프링클러설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 간이스프링클러펌프가 설치되고 "간이스프링클러설비펌프"라고 표지를 설치한 때에는 그렇지 않다.	④ 간이스프링클러설비용 수조는 다음 각 호의 기준에 따라 설치해야 한다. 1. 점검에 편리한 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 수조에는 수위계, 고정식 사다리, 청소용 배수밸브(또는 배수관), 표지 및 실내조명 등 수조의 유지관리에 필요한 설비를 설치할 것
제5조 (가압 송수 장치)	② 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다. 4. 펌프의 토출측에는 압력계를 체크밸브 이전에 펌프토출측 플랜지에서 가까운 곳에 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축 펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다. 5. 가압송수장치에는 정격부하운전 시 펌프의 성능을 시험하기 위한 배관을 설치할 것 6. 가압송수장치에는 체절운전시 수온의 상승을 방지하기 위한 순환배관을 설치할 것 7. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치하고 다음 각 목의 기준에 따른 충압펌프를 설치할 것. 다만, 캐비닛형의 경우에는 그렇지 않다. 가. 펌프의 토출압력은 그 설비의 최고위 살수장치의 자연압보다 적어도 0.2 ㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게할 것 나. 펌프의 정격토출량은 정상적인 누설량보다 적어서는 아니되며 간이스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것 8. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음 각 목의 기준에 따른 물올림장치를 설치할 것 다만, 캐비닛형일 경우에는 그렇지 않다. 가. 물올림장치에는 전용의 탱크를 설치할 것 나. 탱크의 유효수량은 100 L 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 당해탱크에 물이 계속 보급되도록 할 것 9. 내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것 10. 삭제 11. 가압송수장치에는 "간이스프링클러펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 함께 표시한 표지를 하여야 한다. 12. 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음 각 목의 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다. 가. 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것 나. 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것	② 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음 각 호의 기준에 따라 설치해야 한다. 1. 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것 2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것 3. 펌프는 전용으로 할 것 4. 펌프의 토출측에는 압력계를 설치하고, 흡입측에는 연성계 또는 진공계를 설치할 것 5. 펌프의 성능은 체절운전 시 정격토출압력의 140 퍼센트를 초과하지 않고, 정격토출량의 150 퍼센트로 운전 시 정격토출압력의 65 퍼센트 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것 6. 가압송수장치에는 체절운전시 수온의 상승을 방지하기 위한 순환배관을 설치할 것 7. 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것 8. 기동용수압개폐장치를 기동장치로 사용하는 경우에는 충압펌프를 설치할 것 9. 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 물올림장치를 설치할 것 10. 내연기관을 사용하는 경우에는 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것 11. 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것
	③ 고가수조의 자연낙차를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 다음의 식에 따라 계산하여 나온 수치 이상이 되도록 할 것 2. 고가수조에는 수위계ㆍ배수관ㆍ급수관ㆍ오버플로우관 및 맨홀을 설치할 것	③ 고가수조의 자연낙차를 이용한 가압송수장치를 설치하는 경우 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 헤드까지의 수직거리를 말한다)는 제1항에 따른 방수압 및 방수량이 10분[영 별표 4 제1호마목2)가) 또는 6)과 8)에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 유지되도록 해야 한다.
	④ 압력수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 압력수조의 압력은 다음의 식에 따라 계산하여 나온 수치 이상으로 할 것 2. 압력수조에는 수위계ㆍ급수관ㆍ배수관ㆍ급기관ㆍ맨홀ㆍ압력계ㆍ 안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치 할 것	④ 압력수조를 이용한 가압송수장치를 설치하는 경우 압력수조의 압력은 제1항에 따른 방수압 및 방수량이 10분[영 별표 4 제1호마목2)가) 또는 6)과 8)에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 유지되도록 해야 한다.
	⑤ 가압수조를 이용한 가압송수장치는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 가압수조의 압력은 간이헤드 2개를 동시에 개방할 때 적정방수량 및 방수압이 10분[영 별표 5 제1호마목1)가 또는 6)과 7)에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 유지되도록 할 것 2. 삭 제 3. 삭 제 4. 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것	⑤ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」 에 적합한 것으로 설치하고, 가압수조의 압력은 제1항에 따른 방수압 및 방수량이 10분[영 별표 4 제1호마목2)가) 또는 6)과 8)에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 유지되도록 해야 한다.
제6조 (간이 스프링 클러 설비의 방호 구역ㆍ 유수 검지 장치)	3. 하나의 방호구역은 2개층에 미치지 아니하도록 할 것. 다만, 1개층에 설치되는 간이헤드의 수가 10개 이하인 경우에는 3개층 이내로 할 수 있다.	3. 하나의 방호구역은 2개 층에 미치지 않도록 할 것
	4. 유수검지장치는 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8m 이상 1.5m 이하의 위치에 설치하되, 그 실 등에는 개구부가 가로 0.5m 이상 세로 1m 이상의 출입문을 설치하고 그 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 것. 다만, 유수검지장치를 기계실(공조용기계실을 포함한다)안에 설치하는 경우에는 별도의 실 또는 보호용 철망을 설치하지 아니하고 기계실 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 수 있다.	4. 유수검지장치는 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8미터 이상 1.5미터 이하의 위치에 설치하되, 그 실 등에는 개구부가 가로 0.5미터 이상 세로 1미터 이상의 출입문을 설치하고 그 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 것
	5. 간이헤드에 공급되는 물은 유수검지장치를 지나도록 할 것. 다만, 송수구를 통하여 공급되는 물은 그렇지 않다.	5. 간이헤드에 공급되는 물은 유수검지장치를 지나도록 할 것
	7. 간이스프링클러설비가 설치되는 특정소방대상물에 부설된 주차장부분(영 별표 5 제1호바목에 해당하지 않는 부분에 한한다)에는 습식 외의 방식으로 하여야 한다. 다만, 동결의 우려가 없거나 동결을 방지할 수 있는 구조 또는 장치가 된 곳은 그렇지 않다.	7. 간이스프링클러설비가 설치되는 특정소방대상물에 부설된 주차장부분(영 별표 4 제1호바목에 해당하지 않는 부분에 한한다)에는 습식 외의 방식으로 할 것
제7조 (제어반)	간이스프링클러설비에는 다음 각 호의 어느 하나의 기준에 따른 제어반을 설치하여야 한다. 다만, 캐비닛형 간이스프링클러설비의 경우에는 그렇지 않다.	간이스프링클러설비에는 다음 각 호의 어느 하나의 기준에 따른 제어반을 설치해야 한다.
제8조 (배관 및 밸브)	① 배관과 배관이음쇠는 다음 각 호의 어느 하나에 해당하는 것 또는 동등 이상의 강도ㆍ내식성 및 내열성을 국내ㆍ외 공인기관으로부터 인정 받은 것을 사용하여야 하고, 배관용 스테인리스강관(KS D 3576)의 이음을 용접으로 할 경우에는 알곤용접방식에 따른다. 다만, 상수도직결형에 사용하는 배관 및 밸브는 「수도법」 제14조(수도용 자재와 제품의 인증 등)에 적합한 제품을 사용하여야 한다. 또한, 본 조에서 정하지 않은 사항은 건설기술 진흥법 제44조제1항의 규정에 따른 건축기계설비공사 표준설명서에 따른다.	① 배관과 배관이음쇠는 배관 내 사용압력에 따라 다음 각 호의 어느 하나에 해당하는 것을 사용해야 한다.
	② 제1항에도 불구하고 다음 각 호의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다. 1. 배관을 지하에 매설하는 경우 2. 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우 3. 천장(상층이 있는 경우에는 상층바닥의 하단을 포함한다. 이하 같다)과 반자를 불연재료 또는 준불연재료로 설치하고 그 내부에 습식으로 배관을 설치하는 경우	② 제1항에도 불구하고 화재 등의 재해로 인하여 배관의 성능에 영향을 받을 우려가 적은 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」 에 적합한 소방용 합성수지배관으로 설치할 수 있다.
	③ 급수배관은 다음 각 호의 기준에 따라 설치하여야 한다. 1. 전용으로 할 것. 다만, 상수도직결형의 경우에는 수도배관 호칭지름 32㎜ 이상의 배관이어야 하고, 간이헤드가 개방될 경우에는 유수신호 작동과 동시에 다른 용도로 사용하는 배관의 송수를 자동 차단할 수 있도록 하여야 하며, 배관과 연결되는 이음쇠 등의 부속품은 물이 고이는 현상을 방지하는 조치를 하여야 한다. 2. 급수를 차단할 수 있는 개폐밸브는 개폐표시형으로 할 것. 이 경우 펌프의 흡입측배관에는 버터플라이밸브외의 개폐표시형밸브를 설치하여야 한다. 3. 배관의 구경은 제5조제1항에 적합하도록 수리계산에 의하거나 별표 1의 기준에 따라 설치할 것. 다만, 수리계산에 의하는 경우 가지배관의 유속은 6㎧, 그 밖의 배관의 유속은 10㎧를 초과할 수 없다.	③ 급수배관은 전용으로 하고, 급수를 차단할 수 있는 개폐밸브는 개폐표시형으로 하며, 배관의 구경은 제5조제1항에 적합하도록 수리계산에 의하거나 별표 1의 기준에 따라 설치해야 한다.
	⑥ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능시험배관은 다음 각 호의 기준에 적합하여야 한다. 1. 성능시험배관은 펌프의 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하고, 유량측정장치를 기준으로 전단 직관부에 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것 2. 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프의 정격토출량의 175% 이상 측정할 수 있는 성능이 있을 것	⑥ 성능시험배관에 설치하는 유량측정장치는 성능시험배관의 직관부에 설치하되, 펌프 정격토출량의 175퍼센트 이상을 측정할 수 있는 것으로 해야 한다.
	⑦ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20㎜ 이상인 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치하여야 한다.	⑦ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 배관에 체절압력 이하에서 개방되는 릴리프밸브를 설치해야 한다.
	⑨ 가지배관의 배열은 다음 각 호의 기준에 따른다. 1. 토너먼트(tournament)방식이 아닐 것 2. 교차배관에서 분기되는 지점을 기점으로 한쪽 가지배관에 설치되는 간이헤드의 개수(반자 아래와 반자속의 헤드를 하나의 가지배관 상에 병설하는 경우에는 반자 아래에 설치하는 헤드의 개수)는 8개 이하로 할 것. 다만, 다음 각 목의 어느 하나에 해당하는 경우에는 그렇지 않다. 가. 기존의 방호구역 안에서 칸막이 등으로 구획하여 1개의 간이헤드를 증설하는 경우 나. 격자형 배관방식(둘 이상의 수평주행배관 사이를 가지배관으로 연결하는 방식을 말한다)을 채택하는 때에는 펌프의 용량, 배관의 구경 등을 수리학적으로 계산한 결과 간이헤드의 방수압 및 방수량이 소화목적을 이루는 데 충분하다고 인정되는 경우 3. 가지배관과 간이헤드 사이의 배관을 신축배관으로 하는 경우에는 소방청장이 정하여 고시한 「스프링클러설비신축배관 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것. 이 경우 신축배관의 설치길이는 소방청장이 정하여 고시한「스프링클러설비의 화재안전기준」 제10조제3항의 거리를 초과하지 않을 것	⑨ 가지배관의 배열은 다음 각 호의 기준에 따른다. 1. 토너먼트(tournament)방식이 아닐 것 2. 교차배관에서 분기되는 지점을 기점으로 한쪽 가지배관에 설치되는 간이헤드의 개수(반자 아래와 반자속의 헤드를 하나의 가지배관 상에 병설하는 경우에는 반자 아래에 설치하는 헤드의 개수)는 8개 이하로 할 것 3. 가지배관과 스프링클러헤드 사이의 배관을 신축배관으로 하는 경우에는 소방청장이 정하여 고시한 「스프링클러설비신축배관 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것
	⑩ 가지배관에 하향식간이헤드를 설치하는 경우에 가지배관으로부터 간이헤드에 이르는 헤드접속배관은 가지관상부에서 분기할 것. 다만, 소화설비용 수원의 수질이「먹는물관리법」 제5조에 따라 먹는물의 수질기준에 적합하고 덮개가 있는 저수조로부터 물을 공급받는 경우에는 가지배관의 측면 또는 하부에서 분기할 수 있다.	⑩ 가지배관에 하향식간이헤드를 설치하는 경우에 가지배관으로부터 간이헤드에 이르는 헤드접속배관은 가지배관 상부에서 분기해야 한다.
	⑪ 준비작동식유수검지장치를 사용하는 간이스프링클러설비에 있어서 유수검지장치 2차측 배관의 부대설비는 다음 각 호의 기준에 따른다. 1. 개폐표시형밸브를 설치할 것 2. 제1호에 따른 밸브와 준비작동식유수검지장치 사이의 배관은 다음 각 목과 같은 구조로 할 것 가. 수직배수배관과 연결하고 동 연결배관상에는 개폐밸브를 설치할 것 나. 자동배수장치 및 압력스위치를 설치할 것 다. 나목에 따른 압력스위치는 수신부에서 준비작동식유수검지장치의 개방 여부를 확인할 수 있게 설치할 것	⑪ 준비작동식유수검지장치를 사용하는 간이스프링클러설비에 있어서 유수검지장치 2차 측 배관에는 평상시 소화수가 체류하지 않도록 하고, 준비작동식유수검지장치의 작동여부를 확인할 수 있는 장치를 설치해야 한다.
	⑫ 간이스프링클러설비에는 유수검지장치를 시험할 수 있는 시험 장치를 다음 각 호의 기준에 따라 설치하여야 한다. 다만, 준비작동식유수검지장치를 설치하는 부분은 그러하지 아니하다. 1. 펌프(캐비닛형 제외)를 가압송수장치로 사용하는 경우 유수검지장치 2차측 배관에 연결하여 설치하고, 펌프 외의 가압송수장치를 사용하는 경우 유수검지장치에서 가장 먼 거리에 위치한 가지배관의 끝으로부터 연결하여 설치할 것 2. 시험장치배관의 구경은 25 mm 이상으로 하고, 그 끝에 개폐밸브 및 개방형간이헤드 또는 간이스프링클러헤드와 동등한 방수성능을 가진 오리피스를 설치할 것. 이 경우 개방형간이헤드는 반사판 및 프레임을 제거한 오리피스만으로 설치할 수 있다. 3. 시험배관의 끝에는 물받이 통 및 배수관을 설치하여 시험 중 방사된 물이 바닥에 흘러내리지 아니하도록 하여야 한다. 다만, 목욕실ㆍ화장실 또는 그 밖의 곳으로서 배수처리가 쉬운 장소에 시험배관을 설치한 경우에는 그렇지 않다.	⑫ 간이스프링클러설비에는 유수검지장치를 시험할 수 있는 시험 장치를 설치해야 한다.
	⑬ 배관에 설치되는 행가는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 가지배관에는 간이헤드의 설치지점 사이마다 1개 이상의 행가를 설치하되, 간이헤드간의 거리가 3.5m를 초과하는 경우에는 3.5m 이내마다 1개 이상 설치할 것. 이 경우 상향식간이헤드와 행가 사이에는 8㎝ 이상의 간격을 두어야 한다. 2. 교차배관에는 가지배관과 가지배관 사이마다 1개 이상의 행가를 설치하되, 가지배관 사이의 거리가 4.5m를 초과하는 경우에는 4.5m이내마다 1개 이상 설치할 것 3. 제1호 및 제2호의 수평주행배관에는 4.5m 이내마다 1개 이상 설치할 것	⑬ 배관에 설치되는 행거는 가지배관, 교차배관 및 수평주행배관에 설치하고, 배관을 충분히 지지할 수 있도록 설치해야 한다.
	⑭ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할 수 있도록 급수개폐밸브 작동표시 스위치를 다음 각 호의 기준에 따라 설치하여야 한다. 1. 급수개폐밸브가 잠길 경우 탬퍼스위치의 동작으로 인하여 감시제어반 또는 수신기에 표시 되어야 하며 경보음을 발할 것 2. 탬퍼스위치는 감시제어반 또는 수신기에서 동작의 유무확인과 동작시험, 도통시험을 할 수 있을 것 3. 급수개폐밸브의 작동표시 스위치에 사용되는 전기배선은 내화전선 또는 내열전선으로 설치할 것	⑭ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브에는 그 밸브의 개폐상태를 감시제어반에서 확인할 수 있도록 급수개폐밸브 작동표시 스위치를 설치해야 한다.
	⑮ 간이스프링클러설비 배관의 배수를 위한 기울기는 다음 각 호의 기준에 따른다. 1. 간이스프링클러설비의 배관을 수평으로 할 것. 다만, 배관의 구조상 소화수가 남아 있는 곳에는 배수밸브를 설치하여야 한다	⑮ 간이스프링클러설비의 배관은 배수를 위한 기울기를 주거나 배수밸브를 설치하는 등 원활한 배수를 위한 조치를 해야 한다.
	⑯ 간이스프링클러설비의 배관 및 밸브 등의 순서는 다음 각 호의 기준에 따라 설치하여야 한다. 1. 상수도직결형은 다음 각 목의 기준에 따라 설치할 것 가. 수도용계량기, 급수차단장치, 개폐표시형밸브, 체크밸브, 압력계, 유수검지장치(압력스위치 등 유수검지장치와 동등 이상의 기능과 성능이 있는 것을 포함한다. 이하 같다), 2개의 시험밸브의 순서로 설치할 것 나. 간이스프링클러설비 이외의 배관에는 화재시 배관을 차단할 수 있는 급수차단장치를 설치할 것 2. 펌프 등의 가압송수장치를 이용하여 배관 및 밸브 등을 설치하는 경우에는 수원, 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외한다. 이하 같다), 펌프 또는 압력수조, 압력계, 체크밸브, 성능시험배관, 개폐표시형밸브, 유수검지장치, 시험밸브의 순서로 설치할 것 3. 가압수조를 가압송수장치로 이용하여 배관 및 밸브등을 설치하는 경우에는 수원, 가압수조, 압력계, 체크밸브, 성능시험배관, 개폐표시형밸브, 유수검지장치, 2개의 시험밸브의 순서로 설치할 것 4. 캐비닛형의 가압송수장치에 배관 및 밸브 등을 설치하는 경우에는 수원, 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외한다. 이하 같다), 펌프 또는 압력수조, 압력계, 체크밸브, 개폐표시형밸브, 2개의 시험밸브의 순서로 설치할 것. 다만, 소화용수의 공급은 상수도와 직결된 바이패스관 또는 펌프에서 공급받아야 한다.	⑯ 간이스프링클러설비의 배관 및 밸브 등의 순서는 헤드에 유효한 급수가 가능하도록 상수도직결형, 펌프형, 가압수조형, 캐비닛형에 따라 적합하게 설치해야 한다.
	⑰ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나 그 배관표면 또는 배관 보온재표면은 「한국산업표준(배관계의 식별 표시,KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의 배관임을 표시하여야 한다	⑰ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있도록 해야 한다.
제9조 (간이 헤드)	2. 간이헤드의 작동온도는 실내의 최대 주위천장온도가 0℃ 이상 38℃ 이하인 경우 공칭작동온도가 57℃에서 77℃의 것을 사용하고, 39℃ 이상 66℃ 이하인 경우에는 공칭작동온도가 79℃에서 109℃의 것을 사용할 것	2. 간이헤드의 작동온도는 실내의 최대 주위 천장온도에 따라 적합한 공칭작동온도의 것으로 설치할 것
	4. 상향식간이헤드 또는 하향식간이헤드의 경우에는 간이헤드의 디플렉터에서 천장 또는 반자까지의 거리는 25㎜에서 102㎜ 이내가 되도록 설치하여야 하며, 측벽형간이헤드의 경우에는 102㎜에서 152㎜사이에 설치할 것 다만, 플러쉬 스프링클러헤드의 경우에는 천장 또는 반자까지의 거리를 102 ㎜ 이하가 되도록 설치할 수 있다.	4. 상향식, 하향식 또는 측벽형간이헤드는 살수 및 감열에 장애가 없도록 설치할 것
	6. 제4호에도 불구하고 소방대상물의 보와 가장 가까운 간이헤드는 다음 표의 기준에 따라 설치할 것. 다만, 천장면에서 보의 하단까지의 길이가 55㎝를 초과하고 보의 하단 측면 끝부분으로부터 간이헤드까지의 거리가 간이헤드 상호간 거리의 2분의 1 이하가 되는 경우에는 간이헤드와 그 부착면과의 거리를 55㎝ 이하로 할 수 있다.	삭제
제10조(음향 장치및 기동장치)	3. 음향장치는 경종 또는 사이렌(전자식 사이렌을 포함한다)으로 하되, 주위의 소음 및 다른 용도의 경보와 구별이 가능한 음색으로 할 것. 이 경우 경종 또는 사이렌은 자동화재탐지설비ㆍ비상벨설비 또는 자동식사이렌설비의 음향장치와 겸용할 수 있다.	3. 음향장치는 경종 또는 사이렌으로 하되, 주위의 소음 및 다른 용도의 경보와 구별이 가능한 음색으로 할 것
	5. 5층(지하층을 제외한다) 이상으로서 연면적이 3,000㎡를 초과하는 소방대상물 또는 그 부분에 있어서는 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상층에 한하여, 1층에서 발화한 때에는 발화층ㆍ그 직상층 및 지하층에 한하여, 지하층에서 발화한 때에는 발화층ㆍ그 직상층 및 그 밖의 지하층에 한하여 경보를 발할 수 있도록 할 것	5. 층수가 5층 이상으로서 연면적이 3,000제곱미터를 초과하는 특정소방대상물은 발화층에 따라 경보하는 층을 달리하여 경보를 발할 수 있도록 할 것
	④ 제1항부터 제3항의 배선(감지기 상호간의 배선은 제외한다)은 「옥내소화전설비의 화재안전기준(NFSC 102)」별표 1에 따라 내화 또는 내열성능이 있는 배선을 사용하되, 다른 배선과 공유하는 회로방식이 되지 않도록 하여야 한다. 다만, 음향장치의 작동에 지장을 주지 않는 회로방식의 경우에는 그렇지 않다.	④ 제1항부터 제3항의 배선(감지기 상호간의 배선은 제외한다)은 내화배선 또는 내열배선으로 하되 다른 배선과 공유하는 회로방식이 되지 않도록 해야 한다.
제11조 (송수구)	간이스프링클러설비에는 소방차로부터 그 설비에 송수할 수 있는 송수구를 다음 각 호의 기준에 따라 설치하여야 한다. 다만, 「다중이용업소의 안전관리에 관한 특별법」 제9조제1항 및 같은 법 시행령 제9조에 해당하는 영업장(건축물 전체가 하나의 영업장일 경우는 제외)에 설치되는 상수도직결형 또는 캐비닛형의 경우에는 송수구를 설치하지 않을 수 있다. 1. 송수구는 소방차가 쉽게 접근할 수 있는 잘 보이는 장소에 설치하되 화재층으로부터 지면으로 떨어지는 유리창 등이 송수 및 그 밖의 소화작업에 지장을 주지 않는 장소에 설치할 것 2. 송수구로부터 간이스프링클러설비의 주배관에 이르는 연결배관에 개폐밸브를 설치한 때에는 그 개폐상태를 쉽게 확인 및 조작할 수 있는 옥외 또는 기계실 등의 장소에 설치할 것 3. 구경 65㎜의 단구형 또는 쌍구형으로 하여야 하며, 송수배관의 안지름은 40㎜ 이상으로 할 것 4. 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치할 것 5. 송수구의 가까운 부분에 자동배수밸브(또는 직경 5㎜의 배수공) 및 체크밸브를 설치할 것. 이 경우 자동배수밸브는 배관안의 물이 잘 빠질 수 있는 위치에 설치하되, 배수로 인하여 다른 물건 또는 장소에 피해를 주지 않아야 한다. 6. 송수구에는 이물질을 막기 위한 마개를 씌울 것	간이스프링클러설비에는 소방차로부터 그 설비에 송수할 수 있는 송수구를 다음 각 호의 기준에 따라 설치해야 한다. 1. 송수구는 송수 및 그 밖의 소화작업에 지장을 주지 않도록 설치할 것 2. 송수구로부터 주배관에 이르는 연결배관에는 개폐밸브를 설치하지 않을 것 3. 구경 65밀리미터의 단구형 또는 쌍구형으로 해야 하며, 송수배관의 안지름은 40밀리미터 이상으로 할 것 4. 지면으로부터 높이가 0.5미터 이상 1미터 이하의 위치에 설치할 것 5. 송수구의 가까운 부분에 자동배수밸브(또는 직경 5밀리미터의 배수공) 및 체크밸브를 설치할 것 6. 송수구에는 이물질을 막기 위한 마개를 씌울 것
제12조(비상 전원)	간이스프링클러설비에는 다음 각 호의 기준에 적합한 비상전원 또는 「소방시설용비상전원수전설비의 화재안전기준(NFSC 602)」의 규정에 따른 비상전원수전설비를 설치하여야 한다. 다만, 무전원으로 작동되는 간이스프링클러설비의 경우에는 모든 기능이 10분[영 별표 5 제1호마목1)가 또는 6)과 7)에 해당하는 경우에는 20분] 이상 유효하게 지속될 수 있는 구조를 갖추어야 한다. 1. 간이스프링클러설비를 유효하게 10분[영 별표 5 제1호마목1)가 또는 6)과 7)에 해당하는 경우에는 20분]이상 작동할 수 있도록 할 것 2. 상용전원으로부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로부터 전원을 공급받을 수 있는 구조로 할 것	간이스프링클러설비에는 비상전원 또는 「소방시설용 비상전원수전설비의 화재안전성능기준(NFPC 602)」 의 규정에 따른 비상전원수전설비를 간이스프링클러설비를 유효하게 10분[영 별표 4 제1호마목1)가 또는 6)과 7)에 해당하는 경우에는 20분]이상 작동할 수 있도록 설치해야 한다.
제13조(수원 및 가압송수 장치의 펌프 등의 겸용)	① 간이스프링클러설비의 수원을 옥내소화전설비ㆍ스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화전설비 및 옥외소화전설비의 수원과 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양이상이 되도록 하여야 한다. 다만, 이들 소화설비중 고정식 소화설비(펌프ㆍ배관과 소화수 또는 소화약제를 최종 방출하는 방출구가 고정된 설비를 말한다. 이하 같다)가 둘 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있는 경우에는 각 고정식 소화설비에 필요한 저수량중 최대인 것 이상으로 할 수 있다.	① 간이스프링클러설비의 수원을 옥내소화전설비ㆍ스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화전설비 및 옥외소화전설비의 수원과 겸용하여 설치하는 경우의 저수량은 각 소화설비에 필요한 저수량을 합한 양 이상이 되도록 해야 한다.
	② 간이스프링클러설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비ㆍ스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의 펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 하여야 한다. 다만, 이들 소화설비중 고정식 소화설비가 둘 이상 설치되어 있고, 그 소화설비가 설치된 부분이 방화벽과 방화문으로 구획되어 있으며 각 소화설비에 지장이 없는 경우에는 펌프의 토출량중 최대인 것 이상으로 할 수 있다.	② 간이스프링클러설비의 가압송수장치로 사용하는 펌프를 옥내소화전설비ㆍ스프링클러설비ㆍ화재조기진압용 스프링클러설비ㆍ물분무소화설비ㆍ포소화설비 및 옥외소화전설비의 가압송수장치와 겸용하여 설치하는 경우의 펌프의 토출량은 각 소화설비에 해당하는 토출량을 합한 양 이상이 되도록 해야 한다.
부칙		제1조(시행일) 이 고시는 2022년 12월 1일부터 시행한다. 제2조(경과조치) ① 이 고시 시행 전에 건축허가 등의 신청 또는 신고를 하거나 소방시설공사의 착공신고를 한 특정소방대상물에 대해서는 종전의 「간이스프링클러설비의 화재안전기준(NFSC 103A)」에 따른다. ② 이 고시 시행 전에 제1항에 따른 신청 또는 신고를 한 경우라도 개정 기준이 종전의 기준에 비해 관계인에게 유리한 경우에는 개정 기준에 따를 수 있다. 제3조(다른 법령과의 관계) 이 고시 시행 당시 다른 법령에서 종전의 화재안전기준을 인용한 경우에 이 고시 가운데 그에 해당하는 규정이 있는 경우에는 종전의 규정에 갈음하여 이 고시의 해당 규정을 인용한 것으로 본다.

---

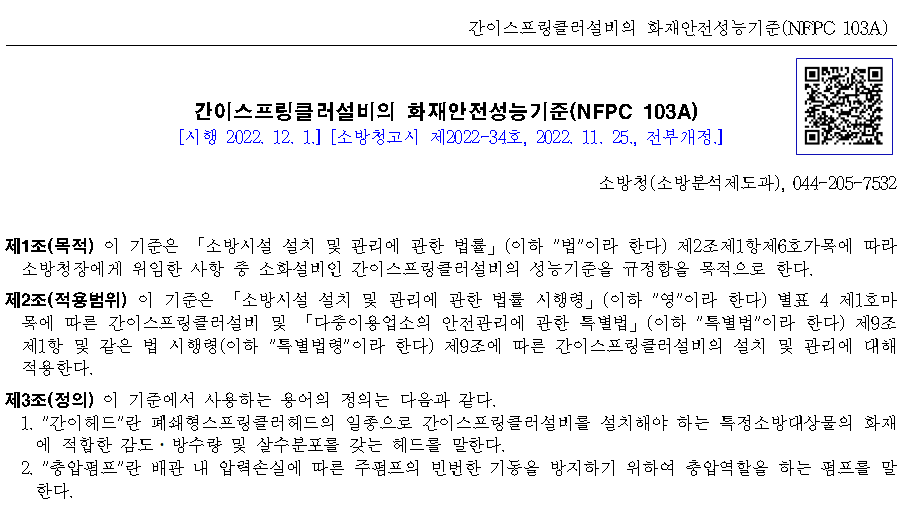

간이스프링클러설비의 화재안전성능기준(NFPC 103A)(소방청고시)(제2022-34호)(20221201).hwp
