스프링클러 주배관(입상관) 구경 선정(+질의회신)
예시)
| 6층 | 하향식헤드 20개 |
| 5층 | 하향식헤드 20개 |
| 4층 | 하향식헤드 30개 |
| 3층 | 하향식헤드 30개 |
| 2층 | 하향식헤드 30개 |
| 1층 | 하향식헤드 40개 |
Q1) 1층~6층 헤드개수를 합산한 170개로 입상관 구경은 150mm로 선정?

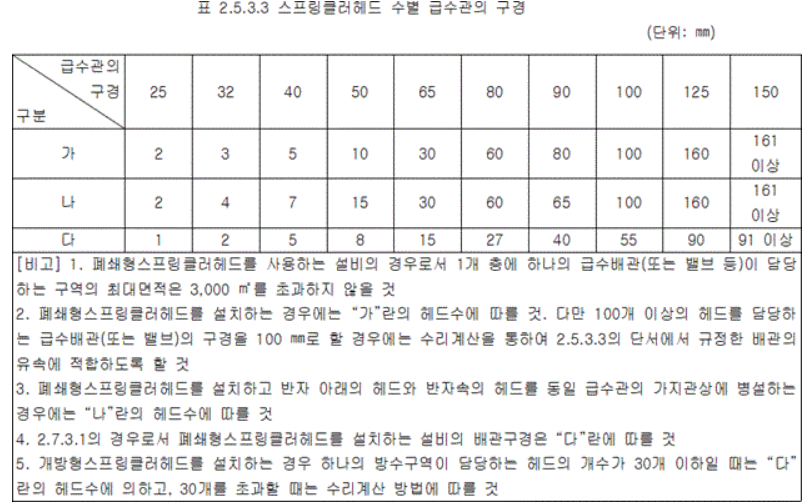

Q2) 1층~6층 중 가장 많이 헤드가 설치된 층인 1층 헤드 40개로 입상관 구경 80mm로 선정?
A)입상관은 [80mm] 이상으로 선정하여도 됨.
-기존 설계도면을 무시하고 임의로 80mm로 줄이는 경우에는 양정계산을 다시해봐야함.
-입상관이 SP+연결송수관설비와 겸용이라면 무조건 100mm 이상으로 선정하여야함.
스프링클러설비의 화재안전기술기준(NFTC 103)
2.5.5 연결송수관설비의 배관과 겸용할 경우의 주배관은 구경 100 ㎜ 이상, 방수구로 연결되는 배관의 구경은 65 ㎜ 이상의 것으로 해야 한다.
https://balssi.tistory.com/124
프리액션밸브 80mm/ 입상관 구경 65mm 가능여부[질의회신]
Q) 총 헤드 개수가 30개 이하로 프리액션밸브 65mm로 선정할 수 있으나 시중에 80mm가 대부분임. 이럴때 입상관 구경은 65mm로 선정할 수 있는지? A) 안됨. 80mm 이상의 입상관 선정. →입상관보다 유수
balssi.tistory.com

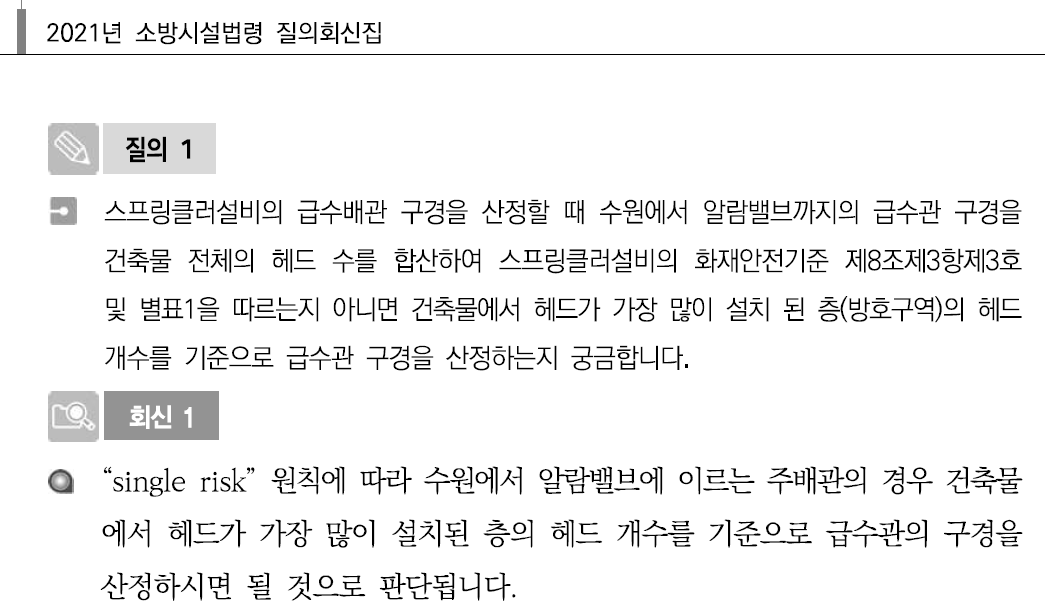

입상관 구경 질의회신 single risk.pdf
0.45MB
